Wymiana lub podłączenie unifonu w mieszkaniu w bloku, zwłaszcza w starszych instalacjach 4-żyłowych, może wydawać się skomplikowana, ale z odpowiednią wiedzą i narzędziami jest to zadanie, któremu można sprostać samodzielnie. Ten przewodnik przeprowadzi Cię przez cały proces, od przygotowania, przez identyfikację przewodów, aż po finalny montaż. Dzięki niemu dowiesz się, jak przywrócić pełną funkcjonalność domofonu lub wymienić stary aparat na nowy, poprawiając estetykę i komfort użytkowania.
Kluczowe informacje o podłączaniu domofonu 4-żyłowego w bloku
- Instalacje 4-żyłowe to popularny standard analogowy w polskich blokach, zwłaszcza starszych.
- Cztery żyły pełnią standardowo funkcje: masową, słuchawki, mikrofonu i wywołania.
- Kolory kabli nie są ustandaryzowane, dlatego kluczowe jest zrobienie zdjęcia i identyfikacja żył, np. multimetrem.
- Nowy unifon musi być kompatybilny z istniejącą instalacją analogową (np. marek Urmet, Cyfral, Laskomex).
- Przed rozpoczęciem prac zawsze odłącz zasilanie instalacji domofonowej dla bezpieczeństwa.
- Otwieranie elektrozaczepu często odbywa się poprzez zwarcie żyły mikrofonu lub słuchawki z masą.
Dlaczego wymiana domofonu 4-żyłowego to częste zadanie w polskich blokach
W polskim budownictwie wielomieszkaniowym, szczególnie w blokach budowanych kilkadziesiąt lat temu, systemy analogowe 4-żyłowe stanowią nadal bardzo powszechne rozwiązanie. Są to systemy, w których zazwyczaj trzy przewody są wspólne dla wszystkich mieszkańców, a czwarty jest indywidualnie doprowadzony do każdego mieszkania, co pozwala na realizację funkcji wywołania. Z biegiem lat, te systemy, jak każde inne urządzenia elektroniczne, ulegają awariom, zużyciu lub po prostu przestają spełniać oczekiwania estetyczne mieszkańców. Dlatego też, wymiana unifonu jest jednym z częstszych zadań, z jakim mierzą się lokatorzy, chcący przywrócić sprawność instalacji lub poprawić jej wygląd.
Krótka historia i popularność systemów analogowych 4-żyłowych
Systemy domofonowe 4-żyłowe zyskały ogromną popularność w czasach, gdy budowano wiele osiedli mieszkaniowych. Ich prostota konstrukcji, niezawodność i stosunkowo niski koszt produkcji sprawiły, że stały się one standardem w wielu budynkach. Choć na rynku dostępne są już nowocześniejsze systemy cyfrowe, to właśnie te analogowe instalacje nadal funkcjonują w tysiącach polskich mieszkań, co świadczy o ich trwałości i efektywności. Fakt, że wiele z nich wciąż działa, jest dowodem na jakość zastosowanych rozwiązań.
Najczęstsze powody wymiany unifonu: od awarii po modernizację
Powodów, dla których decydujemy się na wymianę unifonu, jest wiele. Najczęściej są to oczywiście awarie niedziałający mikrofon, który uniemożliwia rozmowę z osobą stojącą przed klatką, uszkodzony głośnik, przez który nic nie słychać, czy też niesprawny przycisk otwierania drzwi. Czasami problemem jest sam dzwonek, który przestaje reagować na sygnał z centrali. Poza kwestiami technicznymi, równie częstym powodem jest chęć poprawy estetyki. Starsze unifony często są pożółkłe, porysowane lub po prostu nie pasują do odświeżonego wnętrza mieszkania. Nowoczesne modele oferują bardziej elegancki design i lepszą jakość wykonania, co dla wielu osób jest wystarczającym argumentem do wymiany.
Zanim zaczniesz: kluczowe przygotowania do bezpiecznej wymiany domofonu
Przed przystąpieniem do jakichkolwiek prac związanych z wymianą unifonu, kluczowe jest odpowiednie przygotowanie. Zaniedbanie tego etapu może prowadzić do problemów technicznych, a co gorsza, do niebezpiecznych sytuacji. Dlatego poświęćmy chwilę na omówienie najważniejszych kroków, które zapewnią Ci spokój i bezpieczeństwo podczas całej operacji.
Krok 1: Sprawdź, czy potrzebujesz zgody spółdzielni lub wspólnoty
Choć wymiana unifonu w mieszkaniu zazwyczaj nie wymaga formalnych pozwoleń, zawsze warto upewnić się, czy w Twoim budynku nie obowiązują specyficzne regulacje. Czasami administracja budynku lub spółdzielnia mieszkaniowa może mieć określone wytyczne dotyczące instalacji domofonowych, szczególnie jeśli planujesz ingerencję w okablowanie znajdujące się poza Twoim lokalem. Skontaktowanie się z zarządcą lub administracją może oszczędzić Ci potencjalnych problemów i nieporozumień w przyszłości.
Krok 2: Niezbędne narzędzia, które musisz mieć pod ręką (śrubokręt, miernik, ściągacz izolacji)
Aby sprawnie przeprowadzić wymianę unifonu, potrzebujesz kilku podstawowych narzędzi. Oto lista rzeczy, które warto mieć pod ręką:
- Śrubokręty: Zazwyczaj potrzebny będzie śrubokręt krzyżakowy (tzw. Phillips) oraz płaski. Upewnij się, że mają one odpowiedni rozmiar do śrub mocujących obudowę unifonu i jego elementy.
- Multimetr (miernik uniwersalny): Niezbędny do identyfikacji poszczególnych żył instalacji, zwłaszcza jeśli kolory kabli nie są standardowe lub oznaczenia są nieczytelne.
- Ściągacz izolacji: Pozwoli na precyzyjne i bezpieczne usunięcie fragmentu izolacji z przewodów, przygotowując je do podłączenia.
- Szczypce: Mogą przydać się do przytrzymania przewodów lub drobnych prac montażowych.
- Próbnik napięcia (opcjonalnie): Dodatkowe narzędzie, które może pomóc w upewnieniu się, czy zasilanie zostało faktycznie odłączone.
Krok 3: Bezpieczeństwo przede wszystkim jak prawidłowo odłączyć zasilanie?
To absolutnie najważniejszy krok, którego nie wolno bagatelizować. Praca przy instalacji elektrycznej pod napięciem jest niebezpieczna i może prowadzić do porażenia prądem. Zanim zaczniesz demontaż starego unifonu, musisz bezwzględnie odłączyć zasilanie całej instalacji domofonowej. W blokach zazwyczaj znajduje się ono w skrzynce elektrycznej w mieszkaniu lub w piwnicy, gdzie znajduje się główny zasilacz domofonu. Poszukaj bezpiecznika oznaczonego jako "domofon" lub podobnie. Jeśli nie jesteś pewien, który bezpiecznik odpowiada za domofon, skonsultuj się z elektrykiem lub administracją budynku. Pamiętaj: praca bez odłączonego zasilania jest skrajnie niebezpieczna!
Tajemnice czterech żył: Jak rozszyfrować funkcje i kolory kabli?
Instalacje domofonowe 4-żyłowe, choć proste, potrafią sprawić kłopot, głównie przez niejednoznaczność oznaczeń przewodów. Zrozumienie funkcji każdej z żył jest kluczem do prawidłowego podłączenia nowego unifonu. Przyjrzyjmy się im bliżej.

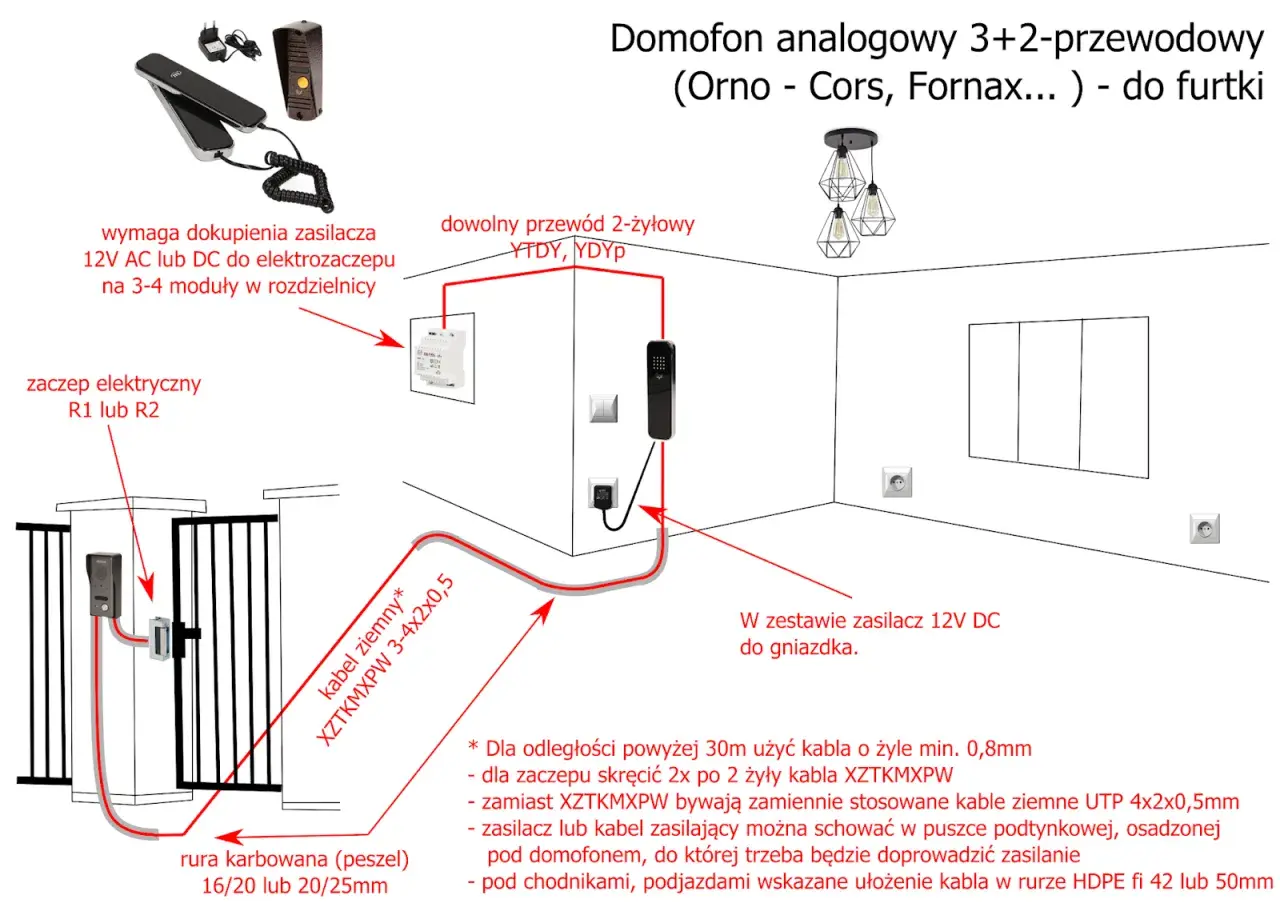

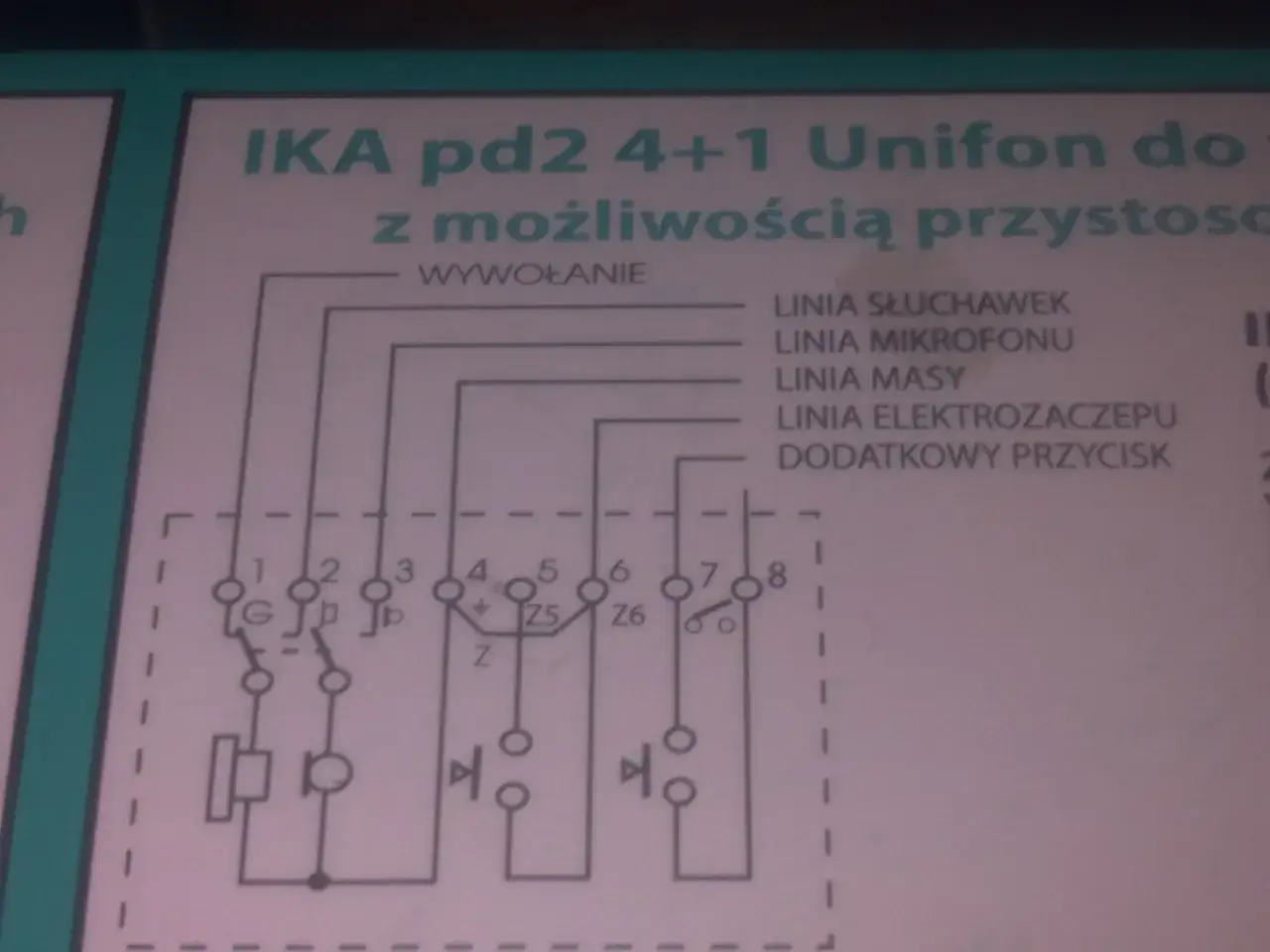

Standardowe funkcje żył: Masa, Słuchawka, Mikrofon i Wywołanie
W typowej instalacji 4-żyłowej, każdy przewód ma przypisaną konkretną funkcję:
- Żyła masowa (-): Jest to wspólny punkt odniesienia dla całej instalacji, swoisty "przewód zerowy" w tym systemie.
- Żyła słuchawki (głośnika): Odpowiada za przesyłanie dźwięku z kasety zewnętrznej do unifonu w Twoim mieszkaniu. Dzięki niej słyszysz, kto stoi przed drzwiami.
- Żyła mikrofonu: Służy do przesyłania dźwięku z unifonu w mieszkaniu do kasety zewnętrznej. Umożliwia Ci rozmowę z gościem.
- Żyła wywołania (dzwonka): Jest to przewód odpowiedzialny za uruchomienie sygnału dźwiękowego (dzwonka) w Twoim unifonie, gdy ktoś naciska przycisk na kasecie zewnętrznej.
Pułapka kolorów: Dlaczego nie można ufać barwom izolacji i jak to sprawdzić?
Jednym z największych wyzwań w przypadku instalacji 4-żyłowych jest brak ustandaryzowanych kolorów przewodów. Producenci instalacji i poszczególni instalatorzy stosowali różne schematy kolorystyczne, co sprawia, że przewody o tym samym kolorze mogą pełnić zupełnie inne funkcje w różnych budynkach, a nawet w różnych mieszkaniach w tym samym bloku. Dlatego poleganie wyłącznie na kolorach izolacji jest bardzo ryzykowne i może prowadzić do błędnego podłączenia. Zanim odłączysz stary unifon, koniecznie zrób zdjęcie lub narysuj dokładny schemat, jak podłączone są aktualnie przewody. To Twoja najlepsza gwarancja poprawnego odtworzenia połączeń.
Praktyczny poradnik: Jak zidentyfikować każdą żyłę za pomocą multimetru?
Jeśli nie masz pewności co do funkcji poszczególnych żył, multimetr jest Twoim najlepszym przyjacielem. Oto jak możesz go użyć:
- Upewnij się, że zasilanie domofonu jest włączone (po wcześniejszym upewnieniu się, że jest to bezpieczne i nie ingerujesz w inne obwody).
- Ustaw multimetr na pomiar napięcia stałego (DCV) w odpowiednim zakresie (np. 20V).
- Podłącz jedną sondę miernika do żyły, którą chcesz zidentyfikować.
- Drugą sondę przyłóż kolejno do pozostałych żył.
- Żyła masowa: Zazwyczaj będzie miała potencjał bliski zeru względem innych żył.
- Żyła wywołania: Po naciśnięciu przycisku dzwonka na kasecie zewnętrznej, na tej żyłę powinno pojawić się napięcie (często około 12V) względem masy.
- Żyła słuchawki: Po naciśnięciu przycisku otwierania drzwi lub po nawiązaniu połączenia z kasetą zewnętrzną, na tej żyłę powinno pojawić się napięcie względem masy.
- Żyła mikrofonu: Jej identyfikacja może być trudniejsza za pomocą samego multimetru, często wymaga testu funkcjonalnego lub analizy schematu.
Alternatywnie, jeśli masz dostęp do schematu połączeń centrali domofonowej w bloku, możesz spróbować zidentyfikować żyły na podstawie jej opisu. Pamiętaj, że powyższe wskazówki są ogólne i mogą wymagać dostosowania do specyfiki Twojej instalacji.
Instalacja nowego unifonu krok po kroku przejrzysty przewodnik
Teraz, gdy masz już zidentyfikowane wszystkie żyły i przygotowane narzędzia, możemy przejść do faktycznego montażu nowego unifonu. Postępuj zgodnie z poniższymi krokami, a cały proces przebiegnie sprawnie i bezpiecznie.
Krok 1: Demontaż starego aparatu zrób zdjęcie, zanim cokolwiek odłączysz!
Zacznij od ostrożnego odkręcenia śrub mocujących obudowę starego unifonu. Gdy uzyskasz dostęp do wnętrza, ponownie upewnij się, że zasilanie jest odłączone. Następnie, przy pomocy śrubokręta, odłącz przewody od zacisków. Jeszcze raz podkreślam: zrób zdjęcie lub schemat podłączenia wszystkich przewodów do starego unifonu, zanim je odłączysz! To Twoja polisa ubezpieczeniowa na wypadek pomyłki.
Krok 2: Przygotowanie końcówek przewodów do montażu
Po odłączeniu przewodów od starego unifonu, sprawdź ich stan. Jeśli końcówki są zaśniedziałe lub uszkodzone, delikatnie je oczyść. Następnie, za pomocą ściągacza izolacji, usuń niewielki fragment izolacji z końca każdego przewodu, odsłaniając około 5-7 mm miedzianego drutu. Upewnij się, że odsłonięty drut jest czysty i nieuszkodzony. Jeśli przewody są wielodrutowe, możesz je delikatnie skręcić, aby ułatwić montaż w zaciskach.

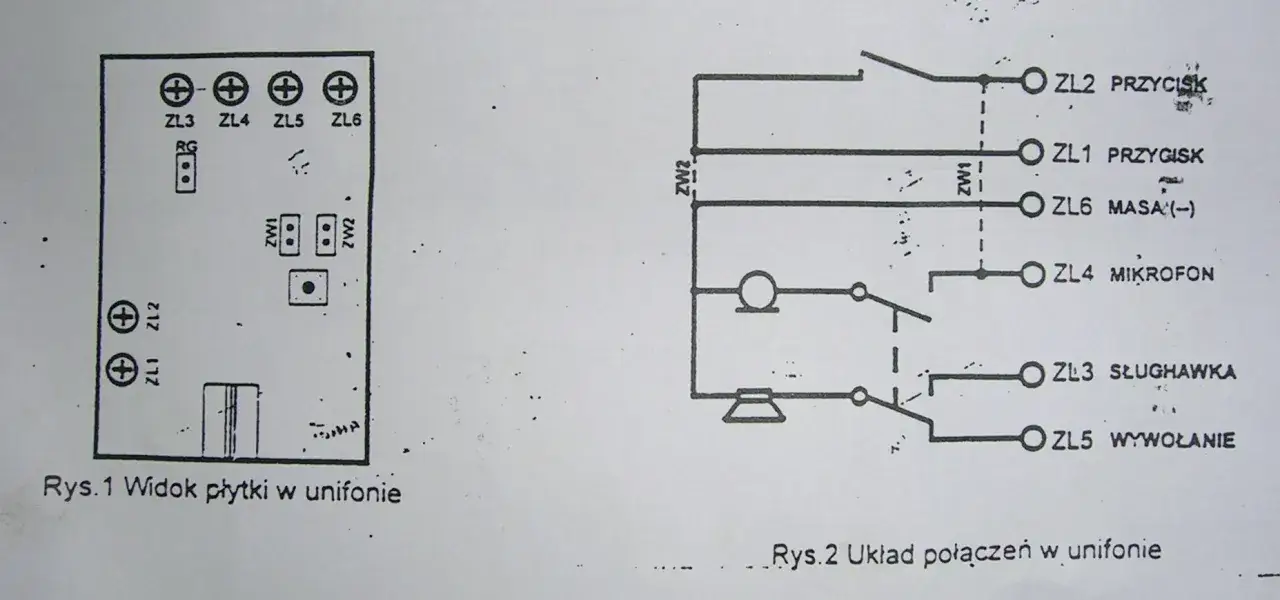

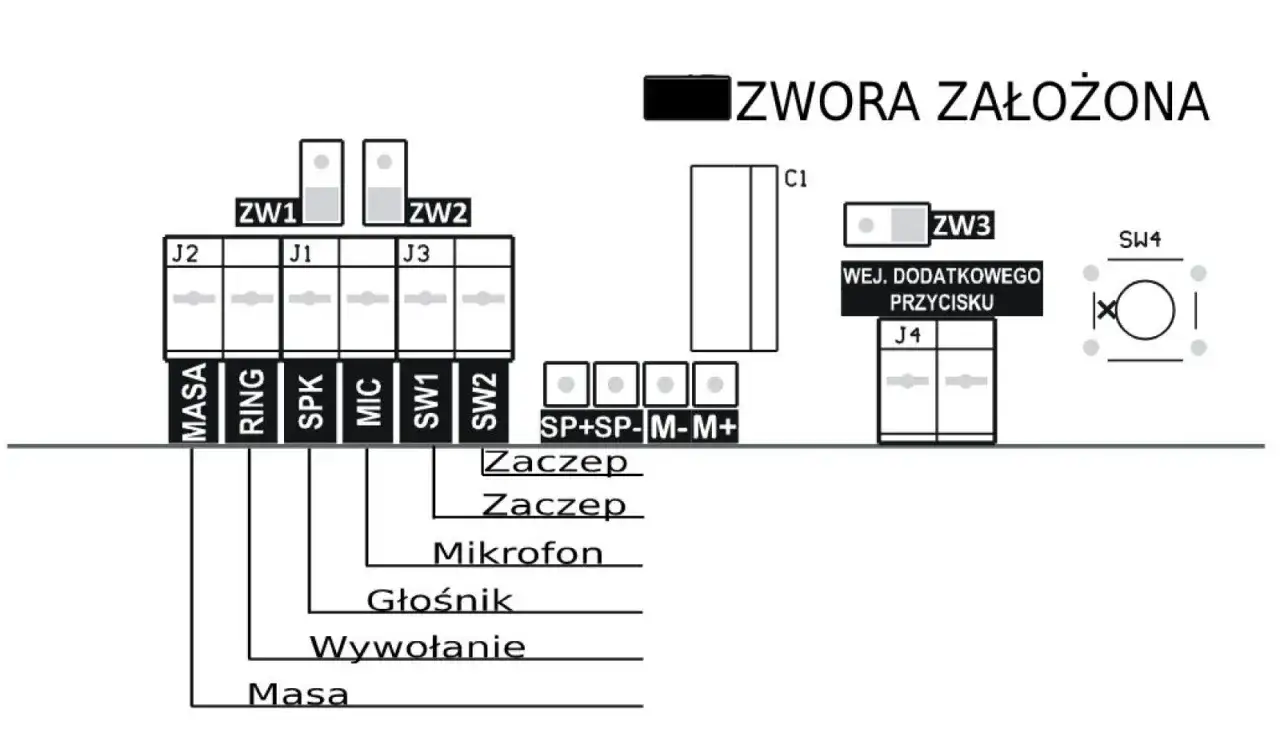

Krok 3: Podłączanie żył do nowego unifonu zgodnie ze schematem producenta
Każdy nowy unifon powinien posiadać instrukcję obsługi z czytelnym schematem podłączenia. Zlokalizuj na obudowie unifonu odpowiednie zaciski, które zazwyczaj są oznaczone literami lub cyframi odpowiadającymi funkcjom żył (np. M masa, S słuchawka, MI mikrofon, D dzwonek/wywołanie). Podłączaj poszczególne żyły do odpowiednich zacisków, kierując się schematem i wcześniej zidentyfikowanymi funkcjami przewodów. Upewnij się, że każdy przewód jest solidnie zamocowany w zacisku.
Krok 4: Konfiguracja zworek ukryty element kluczowy dla poprawnego działania
Wiele unifonów, zwłaszcza tych przeznaczonych do systemów analogowych, posiada małe przełączniki lub zworki. Służą one do konfiguracji urządzenia, aby było ono kompatybilne z konkretnym typem centrali domofonowej zainstalowanej w bloku. Niewłaściwa konfiguracja zworek jest częstą przyczyną problemów z działaniem domofonu. Koniecznie zapoznaj się z instrukcją producenta nowego unifonu, aby dowiedzieć się, jak prawidłowo ustawić zworki dla Twojej instalacji. Często wymaga to ustawienia konkretnych pozycji dla żyły wywołania lub sygnału otwierania drzwi.
Krok 5: Montaż obudowy i pierwszy test co sprawdzić?
Po podłączeniu wszystkich przewodów i skonfigurowaniu zworek, ostrożnie zamontuj obudowę nowego unifonu. Upewnij się, że wszystkie śruby są dokręcone. Teraz nadszedł czas na pierwszy test. Włącz zasilanie instalacji domofonowej. Sprawdź, czy:
- Działa dzwonek po naciśnięciu przycisku na kasecie zewnętrznej.
- Możesz usłyszeć osobę stojącą przed drzwiami (test żyły słuchawki).
- Osoba na zewnątrz słyszy Twój głos (test żyły mikrofonu).
- Przycisk otwierania drzwi prawidłowo odblokowuje elektrozaczep.
Jeśli wszystko działa poprawnie, gratulacje! Udało Ci się samodzielnie wymienić unifon.
Nowy domofon nie działa? Najczęstsze problemy i ich skuteczne rozwiązania
Nawet przy starannym wykonaniu, czasami po wymianie unifonu pojawiają się problemy. Nie panikuj! Większość z nich można rozwiązać, stosując się do poniższych wskazówek.
Problem: Nic nie słychać lub mnie nie słychać na dole gdzie szukać przyczyny?
Najczęstszą przyczyną problemów z dźwiękiem są nieprawidłowe podłączenia żył słuchawki i mikrofonu. Sprawdź dokładnie, czy przewody te są podłączone do właściwych zacisków w nowym unifonie, zgodnie ze schematem. Upewnij się, że połączenia są solidne i nie ma zwarć. Czasami problemem może być również ustawienie głośności w samym unifonie (jeśli model posiada taką funkcję) lub uszkodzenie nowego urządzenia.
Problem: Domofon nie dzwoni sprawdzamy żyłę wywołania
Jeśli domofon nie reaguje na naciśnięcie przycisku z zewnątrz, problem najczęściej leży w podłączeniu żyły wywołania. Zweryfikuj, czy przewód ten jest prawidłowo podłączony do odpowiedniego zacisku. Sprawdź również konfigurację zworek w nowym unifonie czasami niewłaściwe ustawienie może blokować sygnał dzwonka. Upewnij się, że żyła wywołania nie jest uszkodzona na całej swojej długości.
Problem: Przycisk nie otwiera drzwi diagnostyka obwodu elektrozaczepu
W systemach 4-żyłowych, funkcja otwierania elektrozaczepu jest realizowana zazwyczaj poprzez zwarcie konkretnej żyły (często mikrofonu lub słuchawki) z żyłą masową. Upewnij się, że przycisk otwierania drzwi w unifonie jest prawidłowo podłączony do tych żył. Sprawdź również, czy schemat podłączenia nowego unifonu jest zgodny z tym, jak działa elektrozaczep w Twoim bloku. Czasami problemem może być uszkodzony elektrozaczep lub centrala domofonowa.
Problem: Słyszę piski i buczenie jak wyeliminować zakłócenia?
Zakłócenia dźwięku, takie jak piski czy buczenie, mogą być spowodowane kilkoma czynnikami. Najczęściej są to luźne lub skorodowane połączenia przewodów. Dokładnie sprawdź wszystkie punkty styku. Upewnij się, że izolacja przewodów jest nienaruszona i nie ma możliwości zwarcia. Czasami zakłócenia mogą być również spowodowane przez inne urządzenia elektryczne w pobliżu instalacji domofonowej. Postaraj się, aby przewody domofonowe nie biegły równolegle z przewodami sieci energetycznej na długich odcinkach.
Jaki unifon 4-żyłowy wybrać? Na co zwrócić uwagę przed zakupem
Wybór odpowiedniego unifonu jest kluczowy dla zapewnienia jego poprawnego działania i kompatybilności z istniejącą instalacją w bloku. Zanim dokonasz zakupu, warto zwrócić uwagę na kilka istotnych kwestii.
Kompatybilność z centralą w bloku jak uniknąć kosztownej pomyłki?
Najważniejszym kryterium jest kompatybilność nowego unifonu z systemem domofonowym zainstalowanym w Twoim bloku. Systemy 4-żyłowe są zazwyczaj analogowe, ale nawet w ich obrębie mogą istnieć drobne różnice w sposobie działania centrali. Najlepszym rozwiązaniem jest próba ustalenia, jaki typ centrali domofonowej jest używany w Twoim bloku. Informacji tych możesz poszukać na starej centralce (jeśli jest dostępna) lub zapytać administrację budynku. Jeśli nie masz takiej możliwości, wybieraj unifony przeznaczone do systemów analogowych 4-żyłowych, które są powszechnie stosowane.
Popularne modele na polskim rynku: Urmet, Cyfral i inni
Na polskim rynku istnieje kilku renomowanych producentów, których unifony cieszą się zaufaniem i są powszechnie stosowane w blokach. Do najpopularniejszych marek należą:
- Urmet: Oferuje szeroką gamę unifonów do systemów analogowych, znanych z niezawodności i dobrej jakości wykonania.
- Cyfral: Kolejny popularny producent, którego urządzenia są często spotykane w polskich blokach, oferujący zarówno proste, jak i bardziej zaawansowane modele.
- Laskomex: Również ceniony producent, dostarczający solidne i funkcjonalne unifony.
Wybierając unifon od jednego z tych producentów, masz większą pewność, że będzie on kompatybilny z większością instalacji 4-żyłowych.
Przeczytaj również: Ile kosztuje założenie alarmu w domu? Sprawdź ukryte wydatki!
Dodatkowe funkcje, które warto rozważyć: regulacja głośności i wyłącznik dzwonka
Oprócz podstawowych funkcji, wiele nowoczesnych unifonów oferuje dodatkowe udogodnienia, które mogą znacząco podnieść komfort użytkowania. Warto zwrócić uwagę na:
- Regulacja głośności dzwonka: Pozwala dostosować głośność sygnału do własnych preferencji, co jest szczególnie przydatne dla osób o wrażliwym słuchu lub w głośnych mieszkaniach.
- Wyłącznik dzwonka: Umożliwia tymczasowe wyciszenie dzwonka, na przykład podczas snu lub spotkania, bez konieczności odłączania urządzenia.
- Dodatkowe przyciski: Niektóre modele posiadają dodatkowe przyciski, które mogą być zaprogramowane do sterowania innymi urządzeniami w mieszkaniu, np. oświetleniem klatki schodowej (choć to rzadkość w systemach 4-żyłowych).
Wybierając unifon z dodatkowymi funkcjami, upewnij się, że są one zgodne z możliwościami Twojej instalacji domofonowej.
