Samodzielne podłączenie lub wymiana unifonu w systemie domofonowym 6-żyłowym może wydawać się skomplikowane, ale z odpowiednią wiedzą i narzędziami jest to zadanie w zasięgu ręki. Ten praktyczny przewodnik DIY przeprowadzi Cię przez cały proces, od zrozumienia specyfiki instalacji, przez identyfikację poszczególnych przewodów, aż po finalne podłączenie i testowanie. Dzięki szczegółowym instrukcjom i wskazówkom, nawet jeśli nie masz doświadczenia w pracach elektrycznych, poradzisz sobie z tym wyzwaniem.
Samodzielne podłączenie domofonu 6-żyłowego to wykonalne zadanie wymagające precyzji
- Systemy 6-żyłowe to tradycyjne instalacje analogowe, powszechne w starszym budownictwie.
- Każda z sześciu żył pełni określoną funkcję: słuchawka, mikrofon, masa, wywołanie, zaczep, a szósta żyła to często dodatkowy zaczep lub masa.
- Kolorystyka przewodów nie jest ustandaryzowana, kluczowa jest identyfikacja funkcji, a nie poleganie na kolorach.
- Do identyfikacji funkcji żył można wykorzystać analizę starego unifonu lub multimetr.
- Niezbędne narzędzia to śrubokręt, ściągacz izolacji, kombinerki i opcjonalnie multimetr.
- Przed rozpoczęciem prac zawsze należy odłączyć zasilanie dla bezpieczeństwa.
Zanim zaczniesz, czyli co musisz wiedzieć o instalacji 6-żyłowej?
Instalacje domofonowe 6-żyłowe to klasyka w świecie analogowych systemów komunikacji w budynkach. Spotkasz je przede wszystkim w starszym budownictwie wielorodzinnym. Zanim przystąpisz do jakichkolwiek prac, kluczowe jest zrozumienie, jak działają te systemy i jaką rolę pełni każda z żył. Pozwoli Ci to uniknąć błędów i zapewnić prawidłowe działanie nowego unifonu.
Dlaczego akurat sześć żył? Zrozumienie roli każdego przewodu
W systemach 6-żyłowych każda żyła ma przypisaną konkretną funkcję, która jest niezbędna do poprawnego działania domofonu. Oto standardowe role poszczególnych przewodów:
- Żyła słuchawkowa (wyjście głośnika): Przekazuje dźwięk z kasety zewnętrznej do słuchawki unifonu.
- Żyła mikrofonowa (wejście mikrofonu): Przekazuje dźwięk z mikrofonu w unifonie do kasety zewnętrznej.
- Żyła masowa (masa, GND): Stanowi wspólny punkt odniesienia dla sygnałów audio i zasilania, niezbędny do prawidłowego przepływu prądu.
- Żyła wywołania (dzwonek, "ring"): Przewodzi sygnał dzwonienia z kasety zewnętrznej, informując o przybyciu gościa.
- Żyła zaczepu (otwieranie zamka): Przewodzi sygnał sterujący otwarciem elektrozaczepu w drzwiach lub furtce.
- Szósta żyła: Jej funkcja może być zróżnicowana. Często pełni rolę drugiej żyły zaczepu, co jest wymagane w niektórych systemach do zamknięcia obwodu, lub może być dodatkową żyłą masową.
Kiedy możesz podłączyć domofon samodzielnie, a kiedy lepiej wezwać fachowca?
Samodzielne podłączenie nowego unifonu jest jak najbardziej wykonalne, jeśli wymieniasz urządzenie w istniejącej, działającej instalacji i masz stary unifon jako punkt odniesienia. Jeśli jednak dopiero planujesz instalację od podstaw, nie masz pewności co do stanu przewodów, napotykasz nietypowe rozwiązania lub po prostu czujesz się niepewnie zawsze lepiej skonsultować się z profesjonalnym instalatorem. Ten przewodnik jest dla tych, którzy czują się na siłach, by podjąć się zadania DIY, ale pamiętaj bezpieczeństwo i prawidłowe działanie systemu są najważniejsze.
Niezbędnik instalatora: Jakie narzędzia przygotować przed pracą?
Aby praca przebiegła sprawnie i bezpiecznie, warto wcześniej przygotować niezbędne narzędzia. Oto lista podstawowych przyrządów, które przydadzą Ci się podczas montażu:
- Śrubokręt (krzyżakowy i płaski): Niezbędny do odkręcania i przykręcania zacisków oraz mocowania obudowy unifonu.
- Ściągacz izolacji: Pozwoli precyzyjnie ściągnąć izolację z końcówek przewodów, nie uszkadzając ich.
- Kombinerki: Przydatne do przytrzymywania przewodów lub ewentualnego formowania ich końcówek.
- Multimetr (opcjonalnie, ale bardzo zalecany): Kluczowe narzędzie do identyfikacji funkcji poszczególnych żył, zwłaszcza gdy brakuje oznaczeń lub kolory są nietypowe.
- Próbnik napięcia: Dodatkowe narzędzie, które pozwoli upewnić się, że zasilanie jest odłączone przed rozpoczęciem pracy.
Klucz do sukcesu: Jak zidentyfikować funkcje poszczególnych kabli?
Najważniejszym krokiem w całym procesie jest precyzyjne zidentyfikowanie funkcji każdej z sześciu żył wychodzących ze ściany. Bez tego trudno będzie prawidłowo podłączyć nowy unifon. Pamiętaj, że poleganie wyłącznie na kolorach przewodów może być mylące.
Dekodowanie kolorów: Czy można ufać barwom przewodów?
W systemach domofonowych 6-żyłowych kolorystyka przewodów nie jest ściśle ustandaryzowana. Różni producenci, a nawet różni instalatorzy, mogą stosować odmienne schematy. Chociaż istnieją pewne powszechnie spotykane przyporządkowania, na przykład czerwony często oznacza zasilanie lub mikrofon, niebieski słuchawkę, zielony mikrofon, biały masę, a żółty lub brązowy zaczep, nigdy nie można polegać na tych kolorach w stu procentach. Zawsze istnieje ryzyko, że Twoja instalacja będzie miała niestandardowe oznaczenia.
Metoda na detektywa: Jak znaleźć żyłę masy, słuchawki i mikrofonu za pomocą multimetru?
Multimetr to Twój najlepszy przyjaciel w identyfikacji żył. Oto jak go użyć:
- Znajdź żyłę masy (GND): Najczęściej jest to punkt odniesienia dla wszystkich pomiarów. Możesz spróbować zidentyfikować ją, szukając ciągłości z metalowymi elementami obudowy kasety zewnętrznej lub sprawdzając, która żyła ma najniższą rezystancję względem innych.
- Zidentyfikuj żyłę słuchawkową i mikrofonową: Jeśli masz dostęp do starego unifonu, podłącz do niego masę i spróbuj zasilić go (jeśli wiesz jak). Mówiąc do mikrofonu starego unifonu, możesz multimetrem (ustawionym na pomiar napięcia zmiennego) szukać sygnału na pozostałych żyłach. Podobnie, słuchając, możesz próbować zlokalizować żyłę słuchawkową.
- Testowanie napięć: Włączając zasilanie (ostrożnie!), możesz mierzyć napięcia między żyłami. Żyła wywołania powinna mieć pewne napięcie, gdy ktoś naciska przycisk dzwonka na zewnątrz. Żyła zaczepu powinna zareagować (np. krótkim impulsem napięcia) po naciśnięciu przycisku otwierania drzwi.
Pamiętaj, że dokładne procedury testowania mogą się różnić w zależności od konkretnego modelu domofonu i jego zasilania.
Analiza starego unifonu: Sprytny sposób na odtworzenie schematu połączeń
Jeśli masz szczęście i stary unifon jest nadal podłączony lub możesz go łatwo zdemontować, analiza jego połączeń jest najprostszą i najpewniejszą metodą identyfikacji żył. Po prostu sfotografuj lub dokładnie zanotuj, które kolory przewodów były podłączone do których zacisków. Następnie poszukaj schematu podłączenia dla swojego starego modelu unifonu. Często producenci umieszczają oznaczenia funkcji obok zacisków (np. "SPK", "MIC", "GND", "RING", "LOCK"). Po zidentyfikowaniu funkcji dla każdego koloru w starym unifonie, możesz przenieść tę wiedzę na nowy model.
Podłączenie unifonu krok po kroku: Przewodnik od A do Z
Teraz, gdy już wiesz, jak zidentyfikować poszczególne żyły, możemy przejść do praktycznego montażu nowego unifonu. Postępuj zgodnie z poniższymi krokami, a z pewnością sobie poradzisz.
Krok 1: Bezpieczeństwo przede wszystkim jak prawidłowo odłączyć zasilanie?
Bezpieczeństwo jest absolutnym priorytetem. Zanim zaczniesz jakiekolwiek prace, upewnij się, że zasilanie systemu domofonowego jest całkowicie odłączone. Zazwyczaj odbywa się to poprzez wyłączenie odpowiedniego bezpiecznika w skrzynce rozdzielczej. Jeśli nie masz pewności, który bezpiecznik odpowiada za domofon, wyłącz główny bezpiecznik całego mieszkania. Użyj próbnika napięcia, aby potwierdzić brak prądu w przewodach.
Krok 2: Przygotowanie przewodów w ścianie i zacisków w nowym unifonie
Po upewnieniu się, że zasilanie jest odłączone, możesz przystąpić do przygotowania instalacji. Ostrożnie zdemontuj stary unifon ze ściany. Następnie, używając ściągacza izolacji, delikatnie zdejmij około 5-7 mm izolacji z końcówek przewodów wychodzących ze ściany. Zapoznaj się z nowym unifonem zazwyczaj na jego obudowie lub w instrukcji znajdziesz oznaczenia zacisków, które odpowiadają poszczególnym funkcjom (np. numery lub symbole).

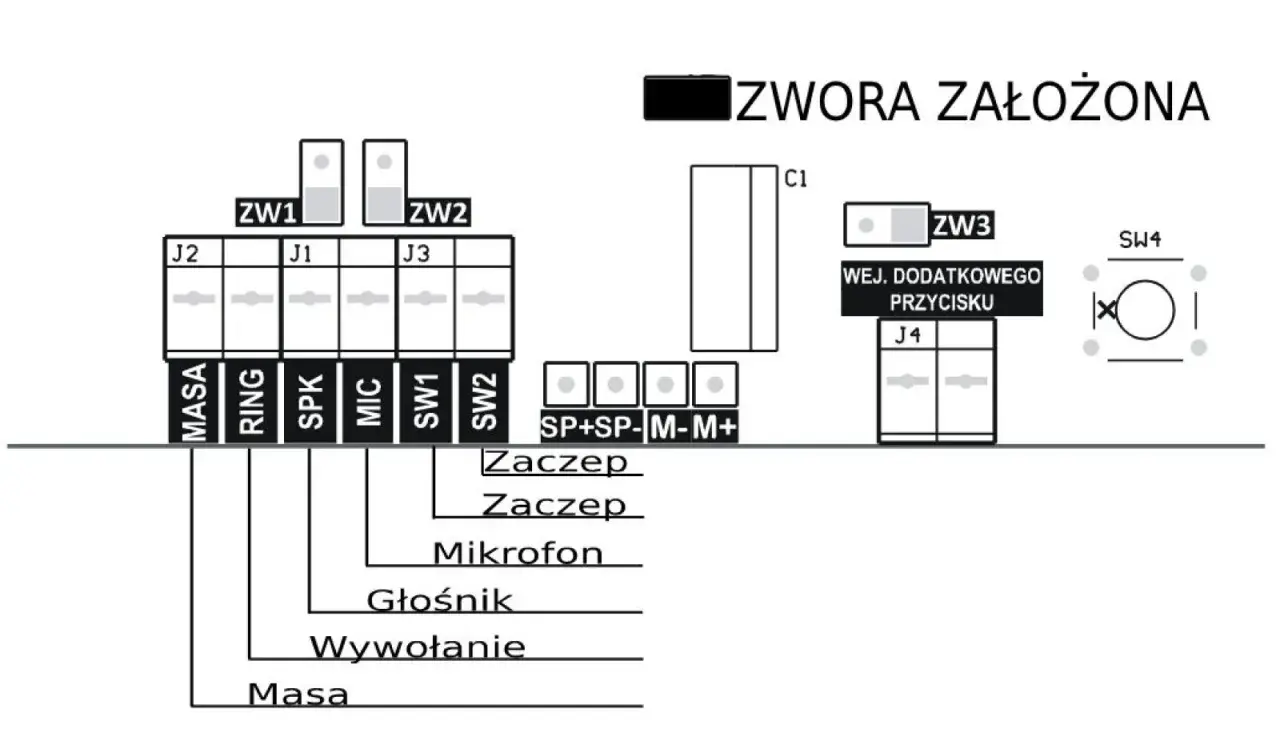

Krok 3: Łączenie żył zgodnie ze zidentyfikowanymi funkcjami schemat i praktyczne wskazówki
To kluczowy moment, w którym łączysz przewody z instalacji ze zaciskami nowego unifonu. Pamiętaj, aby kierować się funkcjami żył, które zidentyfikowałeś wcześniej:
- Połącz żyłę masową z zaciskiem oznaczonym jako GND lub MASA w unifonie.
- Połącz żyłę słuchawkową z zaciskiem SPK lub SŁUCHAWKA.
- Połącz żyłę mikrofonową z zaciskiem MIC lub MIKROFON.
- Połącz żyłę wywołania z zaciskiem RING lub DŹWIĘK.
- Połącz żyłę zaczepu z zaciskiem LOCK lub ZACZEP.
- Szóstą żyłę podłącz zgodnie z jej zidentyfikowaną funkcją. Jeśli jest to druga żyła zaczepu, podłącz ją do odpowiedniego zacisku w nowym unifonie. W przypadku dodatkowej masy, podłącz ją do zacisku masy.
Upewnij się, że wszystkie przewody są solidnie dokręcone w zaciskach. Luźne połączenie może prowadzić do problemów z działaniem lub nawet zwarcia. Upewnij się również, że żadne odsłonięte fragmenty żył nie dotykają się nawzajem ani metalowych elementów obudowy.
Krok 4: Montaż obudowy i pierwsze uruchomienie systemu
Po prawidłowym podłączeniu wszystkich przewodów, ostrożnie ułóż je w puszce montażowej, tak aby nie były zgniecione ani przycięte. Następnie przykręć obudowę unifonu do ściany. Teraz możesz ponownie włączyć zasilanie systemu. Po uruchomieniu systemu, przeprowadź dokładne testy: sprawdź, czy słychać dzwonek, czy rozmowa jest czysta w obie strony (słuchawka i mikrofon), a także czy przycisk otwierania drzwi działa poprawnie. To ostatni etap, który potwierdzi, że wszystko zostało podłączone zgodnie ze sztuką.
Domofon nie działa? Najczęstsze problemy i ich rozwiązania
Nawet przy starannym montażu, czasami mogą pojawić się problemy z działaniem domofonu. Na szczęście większość z nich jest łatwa do zdiagnozowania i naprawienia. Oto kilka najczęstszych usterek i sposoby ich rozwiązania.
Problem: Nic nie słychać w słuchawce lub rozmówca Cię nie słyszy
Najczęstszą przyczyną jest błędne podłączenie żyły słuchawkowej, mikrofonowej lub masy. Sprawdź ponownie, czy te przewody są podłączone do odpowiednich zacisków w unifonie i czy połączenia są stabilne i dobrze dokręcone. Upewnij się, że nie pomyliłeś żyły mikrofonowej z słuchawkową.
Problem: Dzwonek nie dzwoni po naciśnięciu przycisku na zewnątrz
W tym przypadku problem leży najprawdopodobniej w żyłach odpowiedzialnych za wywołanie. Sprawdź poprawność podłączenia żyły wywołania ("ring") do odpowiedniego zacisku w unifonie. Upewnij się, że żyła nie jest uszkodzona i ma dobry kontakt w zacisku.
Problem: Przycisk otwierania drzwi nie reaguje
Jeśli nie możesz otworzyć drzwi za pomocą przycisku, sprawdź poprawność podłączenia żyły zaczepu. W niektórych systemach wymagane są dwie żyły do otwierania zamka upewnij się, że podłączyłeś obie, jeśli tak jest w Twoim przypadku. Sprawdź również, czy sam elektrozaczep jest sprawny.
Przeczytaj również: Jaki jest kod listonosza do domofonu i jak go ustawić dla bezpieczeństwa
Problem: Domofon buczy lub wydaje dziwne dźwięki jak znaleźć przyczynę zakłóceń?
Buczenie i inne zakłócenia dźwięku często wynikają z problemów z masą luźne połączenie, brak ciągłości lub zwarcie. Sprawdź wszystkie połączenia, ze szczególnym uwzględnieniem żyły masowej. Upewnij się, że izolacja wszystkich przewodów jest nienaruszona i że nie ma żadnych niepożądanych zwarć. Czasami zakłócenia mogą być spowodowane bliskim ułożeniem przewodów sygnałowych domofonu obok przewodów zasilających.
