Podłączenie domofonu 4-żyłowego może wydawać się skomplikowane, ale z odpowiednią wiedzą i instrukcją krok po kroku, jest to zadanie w zasięgu ręki każdego majsterkowicza. Ten przewodnik rozwieje wszelkie wątpliwości, pokazując, jak bezpiecznie i skutecznie zainstalować lub wymienić unifon, zrozumieć funkcje każdego przewodu i poradzić sobie z potencjalnymi problemami.
Podłączenie domofonu 4-żyłowego krok po kroku: co musisz wiedzieć
- Instalacja 4-żyłowa wymaga identyfikacji funkcji przewodów: masa, głośnik, mikrofon i wywołanie.
- Kolorystyka kabli nie jest ustandaryzowana, dlatego kluczowe jest zapoznanie się ze schematem urządzenia.
- Przed rozpoczęciem prac zawsze wyłącz zasilanie, aby zapewnić bezpieczeństwo i uniknąć uszkodzeń.
- W budynkach wielorodzinnych trzy przewody są wspólne, a tylko żyła wywołania jest indywidualna dla każdego mieszkania.
- Otwieranie drzwi często realizowane jest poprzez zwarcie linii mikrofonu lub głośnika z masą.
- Najczęstsze problemy to brak dźwięku, niedziałający dzwonek lub problemy z otwieraniem drzwi, wynikające zazwyczaj z błędnego podłączenia.
Czy samodzielne podłączenie domofonu 4-żyłowego jest trudne? To, co musisz wiedzieć na start
Wielu z nas zastanawia się, czy samodzielne podłączenie domofonu 4-żyłowego to zadanie dla profesjonalisty, czy może dla ambitnego majsterkowicza. Chcę Was uspokoić jest to absolutnie wykonalne! Choć instalacje 4-żyłowe są starsze i coraz częściej zastępowane przez nowocześniejsze systemy cyfrowe czy IP, nadal są one bardzo powszechne, szczególnie w starszych budynkach lub tych, które przeszły modernizację. Ich siła tkwi w prostocie, pod warunkiem, że zrozumiemy podstawową zasadę działania i rolę każdego z czterech przewodów. Precyzyjna identyfikacja żył to klucz do sukcesu.
Instalacja 4-żyłowa vs. nowoczesne systemy kluczowe różnice
Systemy 4-żyłowe to klasyka gatunku. W porównaniu do nowoczesnych instalacji cyfrowych czy opartych o protokół IP, są one znacznie prostsze w budowie i zrozumieniu. W systemach cyfrowych czy IP dane przesyłane są w formie cyfrowej, często przez jedną lub dwie pary przewodów, a identyfikacja użytkownika odbywa się za pomocą kodów lub kart. Instalacja 4-żyłowa opiera się na analogowym przesyłaniu sygnałów każdy przewód ma przypisaną konkretną funkcję. Mimo że są one mniej zaawansowane technologicznie, nadal doskonale spełniają swoją rolę i są często wybierane ze względu na niższe koszty instalacji oraz łatwość naprawy i rozbudowy. Są one nadal powszechne w wielu budynkach, dlatego wiedza na ich temat jest wciąż bardzo potrzebna.
Niezbędnik instalatora: jakie narzędzia i materiały przygotować przed pracą?
Zanim zabierzemy się do pracy, warto upewnić się, że mamy pod ręką wszystkie potrzebne narzędzia. Nie jest ich wiele, a ich posiadanie znacznie ułatwi i przyspieszy montaż. Będziemy potrzebować przede wszystkim zestawu precyzyjnych śrubokrętów płaskich i krzyżakowych, o różnych rozmiarach. Niezbędny okaże się również ściągacz izolacji, który pozwoli nam bezpiecznie odsłonić końcówki przewodów bez ich uszkadzania. Jeśli mamy wątpliwości co do identyfikacji żył, zwłaszcza gdy kolory kabli są nietypowe, warto przygotować multimetr. Ten niepozorny przyrząd pomoże nam precyzyjnie określić funkcję każdego przewodu. Nie zapomnijmy też o nowym unifonie wraz z jego instrukcją montażu to nasz najważniejszy materiał roboczy.
Bezpieczeństwo przede wszystkim jak uniknąć porażenia prądem i uszkodzenia sprzętu?
Praca z instalacją elektryczną, nawet tak prostą jak domofon, zawsze wiąże się z pewnym ryzykiem. Dlatego absolutnie kluczowe jest przestrzeganie podstawowych zasad bezpieczeństwa. Zanim dotkniemy jakiegokolwiek przewodu czy zacisku, musimy upewnić się, że zasilanie zostało odłączone. W przypadku domofonu oznacza to zazwyczaj wyłączenie odpowiedniego bezpiecznika w skrzynce rozdzielczej. Ignorowanie tego kroku może prowadzić do nieprzyjemnego porażenia prądem, a także do trwałego uszkodzenia zarówno starego, jak i nowego urządzenia. Zawsze działaj z rozwagą i upewnij się, że instalacja jest całkowicie pozbawiona napięcia.

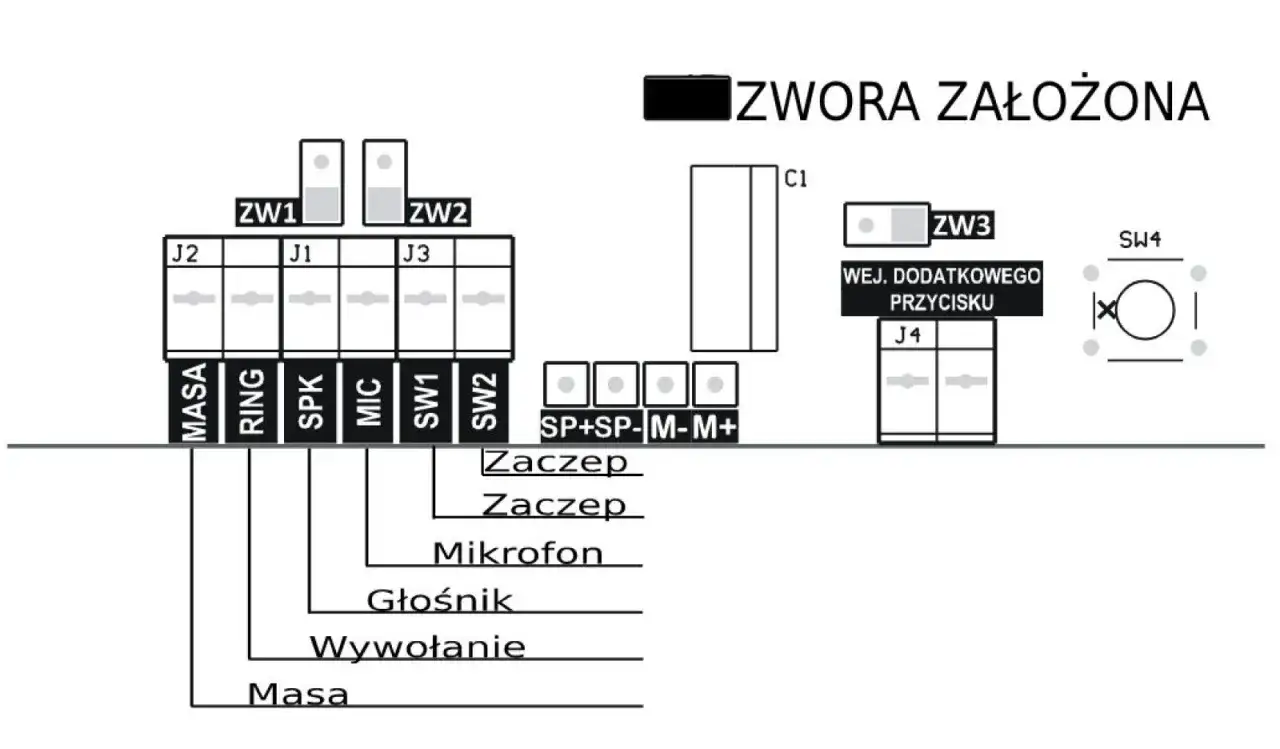

Tajemnice czterech kabli poznaj rolę każdej żyły w Twoim domofonie
Każda z czterech żył w systemie domofonowym 4-żyłowym pełni ściśle określoną funkcję. Zrozumienie ich roli jest absolutnie kluczowe do prawidłowego podłączenia unifonu. Pamiętajmy jednak, że producenci nie zawsze stosują ustandaryzowaną kolorystykę kabli, dlatego zawsze należy kierować się schematem dołączonym do urządzenia i, w razie wątpliwości, użyć multimetru do weryfikacji. Bez dokładnej identyfikacji żył, dalsze kroki mogą okazać się bezcelowe.
Żyła masowa (MASA / GND) cichy fundament całej instalacji
Przewód masowy, często oznaczany jako GND (Ground) lub MASA, jest niczym cichy fundament całej instalacji. Jest to przewód wspólny, który stanowi punkt odniesienia dla wszystkich pozostałych sygnałów elektrycznych w systemie. Bez niego pozostałe żyły nie mogłyby prawidłowo komunikować się ze sobą i z jednostką zewnętrzną.
Żyła głośnika (SPK / Słuchawka) dzięki niej słyszysz, kto dzwoni
Żyła głośnika, oznaczana jako SPK (Speaker) lub po prostu "Słuchawka", odpowiada za przesyłanie sygnału audio z zewnętrznej kasety domofonowej do unifonu w Twoim mieszkaniu. To dzięki niej słyszysz głos osoby stojącej przed drzwiami, a także dźwięk dzwonka.
Żyła mikrofonu (MIC) aby Twój głos był słyszalny na zewnątrz
Przeciwnie do żyły głośnika, żyła mikrofonu (MIC) odpowiada za przesyłanie sygnału audio z Twojego unifonu na zewnątrz, do kasety domofonowej. To dzięki niej osoba na zewnątrz słyszy, co mówisz, gdy odbierasz połączenie.
Żyła wywołania (RING / Dzwonek) sygnał, na który czekasz
Ostatnia, ale równie ważna, jest żyła wywołania, często oznaczana jako RING lub "Dzwonek". To właśnie ten przewód odpowiada za aktywację sygnału dzwonka w Twoim unifonie, informując Cię, że ktoś próbuje się z Tobą skontaktować.
Instalacja krok po kroku: jak podłączyć unifon bez pomocy fachowca?
Teraz, gdy już znamy rolę każdej żyły, możemy przejść do praktycznej części podłączenia nowego unifonu. Ten etap wymaga precyzji i cierpliwości, ale postępując zgodnie z poniższymi krokami, poradzisz sobie z tym zadaniem bez problemu.
Krok 1: Demontaż starego unifonu i identyfikacja żył w ścianie co zrobić, gdy kolory się nie zgadzają?

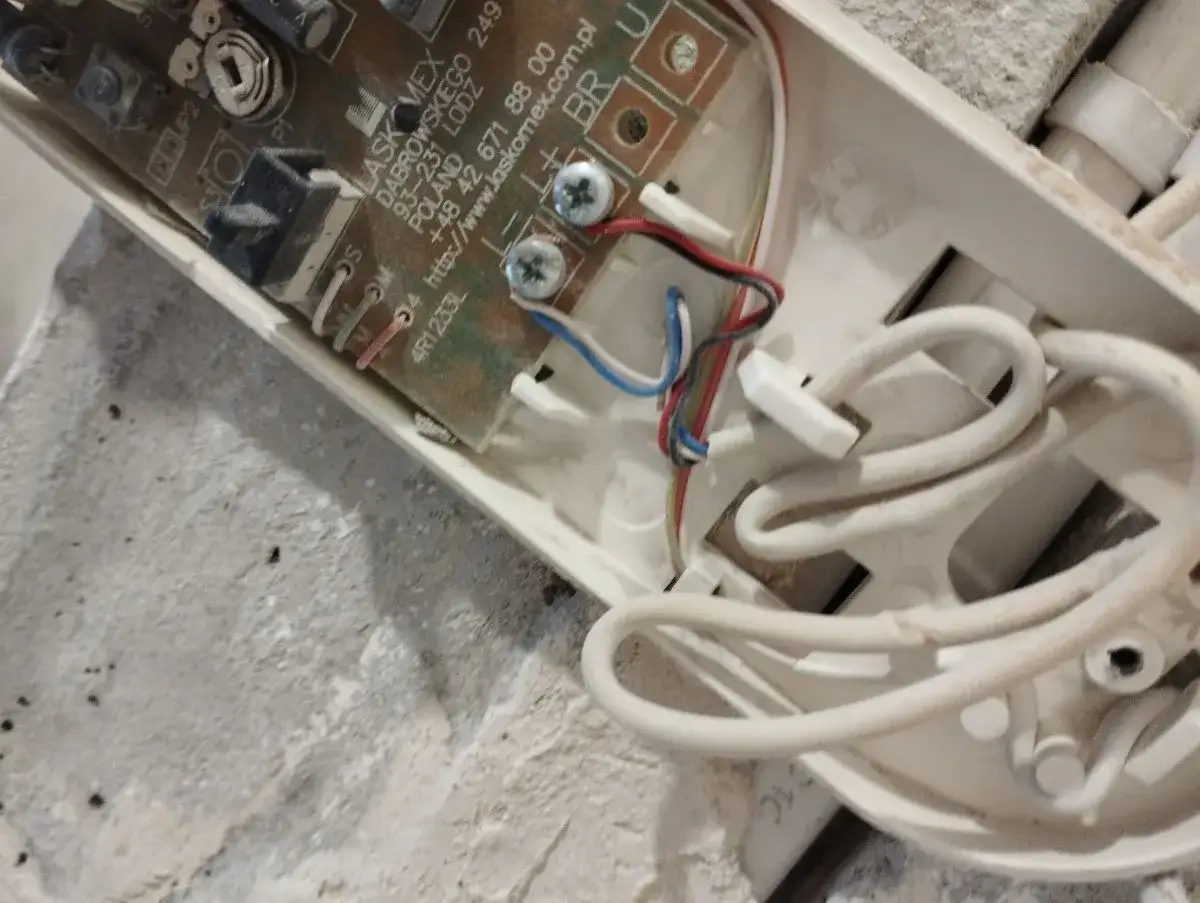

Pierwszym krokiem jest bezpieczne odłączenie starego unifonu od ściany. Zazwyczaj jest on przykręcony lub zamocowany na zatrzaski. Po jego zdjęciu, zobaczysz listwę zaciskową z podłączonymi przewodami. Najważniejsze jest, aby dokładnie zanotować lub zrobić zdjęcie, który kolor przewodu był podłączony do którego zacisku. To absolutnie kluczowe dla prawidłowego podłączenia nowego urządzenia. Co zrobić, gdy kolory kabli są nietypowe lub nie pasują do schematu? W takiej sytuacji najlepszym rozwiązaniem jest użycie multimetru do zidentyfikowania funkcji poszczególnych przewodów, lub sprawdzenie schematu podłączenia starego urządzenia, jeśli jest dostępny.
Krok 2: Odczytywanie schematu jak dopasować kable do zacisków nowego urządzenia?
Każdy nowy unifon powinien mieć dołączoną instrukcję obsługi i montażu, zawierającą schemat podłączenia. Jest to niezwykle ważny dokument. Dokładnie przeanalizuj ten schemat. Zazwyczaj zaciski na nowym unifonie są oznaczone symbolami odpowiadającymi funkcjom żył (np. MASA, SPK, MIC, RING). Teraz Twoim zadaniem jest dopasowanie przewodów, które zidentyfikowałeś w ścianie, do odpowiednich zacisków na nowym unifonie, zgodnie ze schematem.
Krok 3: Precyzyjne podłączenie przewodów i montaż nowego unifonu
Gdy już wiesz, który przewód gdzie podłączyć, możesz przystąpić do faktycznego montażu. Ostrożnie wsuń końcówki przewodów do odpowiednich zacisków i dokręć śrubki. Upewnij się, że połączenia są solidne i żaden przewód nie jest luźny. Następnie zamontuj nowy unifon na ścianie, zgodnie z instrukcją producenta. Zazwyczaj polega to na przykręceniu podstawy do ściany, a następnie na zatrzaśnięciu samego unifonu.
Krok 4: Pierwszy test jak sprawdzić, czy wszystkie funkcje działają poprawnie?
Po podłączeniu i zamontowaniu unifonu, czas na najważniejszy moment test działania. Po włączeniu zasilania, poproś kogoś o naciśnięcie przycisku wywołania na kasecie zewnętrznej. Sprawdź, czy słyszysz dzwonek. Następnie odbierz połączenie i sprawdź, czy słyszysz rozmówcę, a on słyszy Ciebie. Na koniec przetestuj funkcję otwierania drzwi. Upewnij się, że wszystkie te funkcje działają poprawnie, zanim uznasz instalację za zakończoną.
Najczęstsze problemy i ich rozwiązania Twój przewodnik po usterkach
Nawet po starannym podłączeniu, czasem mogą pojawić się problemy z działaniem domofonu. Nie martw się, większość z nich można łatwo rozwiązać, jeśli wiesz, gdzie szukać przyczyny. Oto najczęstsze usterki i sposoby ich naprawy.
Problem: Domofon nie dzwoni gdzie szukać przyczyny?
Jeśli domofon nie reaguje na naciśnięcie przycisku wywołania, najczęstszą przyczyną jest błędne podłączenie żyły wywołania (RING). Sprawdź dokładnie, czy ten przewód jest prawidłowo podłączony do odpowiedniego zacisku w unifonie. Czasami problemem mogą być również ustawienia samego dzwonka w unifonie, jeśli model posiada taką opcję.
Problem: Nic nie słychać w słuchawce lub rozmówca mnie nie słyszy
Brak dźwięku w słuchawce lub brak możliwości komunikacji z rozmówcą zazwyczaj wskazuje na problem z podłączeniem żyły głośnika (SPK) lub mikrofonu (MIC). Ponownie, sprawdź dokładnie połączenia tych przewodów. Upewnij się, że są one solidnie zamocowane w odpowiednich zaciskach.
Problem: Przycisk otwierania furtki nie działa diagnoza obwodu elektrozaczepu
Funkcja otwierania drzwi w starszych systemach 4-żyłowych często realizowana jest poprzez zwarcie linii mikrofonu lub głośnika z masą. Jeśli przycisk nie działa, sprawdź, czy te połączenia są prawidłowe. Czasami problem leży również po stronie samego elektrozaczepu warto sprawdzić jego działanie, podając na niego bezpośrednio odpowiednie napięcie (zgodnie z jego specyfikacją).
Problem: W słuchawce słychać buczenie lub szumy jak zredukować zakłócenia?
Zakłócenia w postaci buczenia lub szumów mogą być spowodowane różnymi czynnikami. Upewnij się, że przewody domofonowe nie są uszkodzone i posiadają prawidłowe ekranowanie (jeśli jest wymagane). Sprawdź również solidność wszystkich połączeń. Czasami zakłócenia mogą pochodzić od innych urządzeń elektrycznych znajdujących się w pobliżu warto spróbować oddalić przewody domofonowe od potencjalnych źródeł zakłóceń.
Specyfika montażu w bloku jak poradzić sobie z instalacją wielorodzinną?
Instalacja domofonowa w bloku rządzi się nieco innymi prawami niż w domu jednorodzinnym. Zrozumienie tych różnic jest kluczowe, aby prawidłowo podłączyć swój unifon.
Różnice między instalacją w domu jednorodzinnym a w budynku wielomieszkaniowym
W domu jednorodzinnym wszystkie cztery przewody prowadzą bezpośrednio od kasety zewnętrznej do unifonu. W budynku wielomieszkaniowym sytuacja wygląda inaczej. Trzy przewody masa (GND), mikrofon (MIC) i głośnik (SPK) są zazwyczaj wspólne dla całego pionu, czyli dla wszystkich mieszkań na danym piętrze lub w całym budynku. Tylko czwarty przewód, żyła wywołania (RING), jest indywidualny dla każdego lokalu i to ona odpowiada za to, że dzwoni domofon właśnie u Ciebie.
Przeczytaj również: Jak wyłączyć alarm w domu - proste sposoby na szybkie dezaktywowanie
Jak zidentyfikować żyłę wywołania w instalacji wspólnej dla całego pionu?
Identyfikacja indywidualnej żyły wywołania w bloku może być nieco bardziej skomplikowana. Zazwyczaj wymaga ona pewnych eksperymentów lub sprawdzenia dokumentacji technicznej budynku, jeśli jest dostępna. Można spróbować zidentyfikować ją poprzez testowanie, czyli podłączanie przewodów do unifonu i sprawdzanie, który z nich powoduje dzwonienie. Czasami pomocne może być również przyjrzenie się, jak podłączone są unifony u sąsiadów (oczywiście z zachowaniem ich prywatności i poszanowaniem zasad). Według danych Eura-Tech, kluczowe jest znalezienie przewodu, który jest podłączony tylko do Twojego mieszkania, podczas gdy pozostałe trzy są wspólne.
