Podłącz domofon Orno sam: Instrukcja krok po kroku

Ten przewodnik krok po kroku to Twoja kompleksowa instrukcja, która pozwoli Ci samodzielnie podłączyć domofon marki Orno. Niezależnie od tego, czy masz do czynienia z instalacją 2-żyłową, czy 4-żyłową, znajdziesz tu szczegółowe wskazówki dotyczące montażu, podłączenia elektrozaczepu oraz rozwiązywania najczęstszych problemów, dzięki czemu sprawnie uruchomisz swój system domofonowy.

Zanim zaczniesz: Co musisz wiedzieć o podłączaniu domofonu Orno

Zanim przystąpisz do montażu, warto poznać kilka podstawowych zasad i rozróżnień, które ułatwią Ci pracę i pomogą uniknąć błędów. Kluczowe jest zrozumienie typów instalacji, przygotowanie odpowiednich narzędzi oraz, co najważniejsze, zadbanie o bezpieczeństwo.

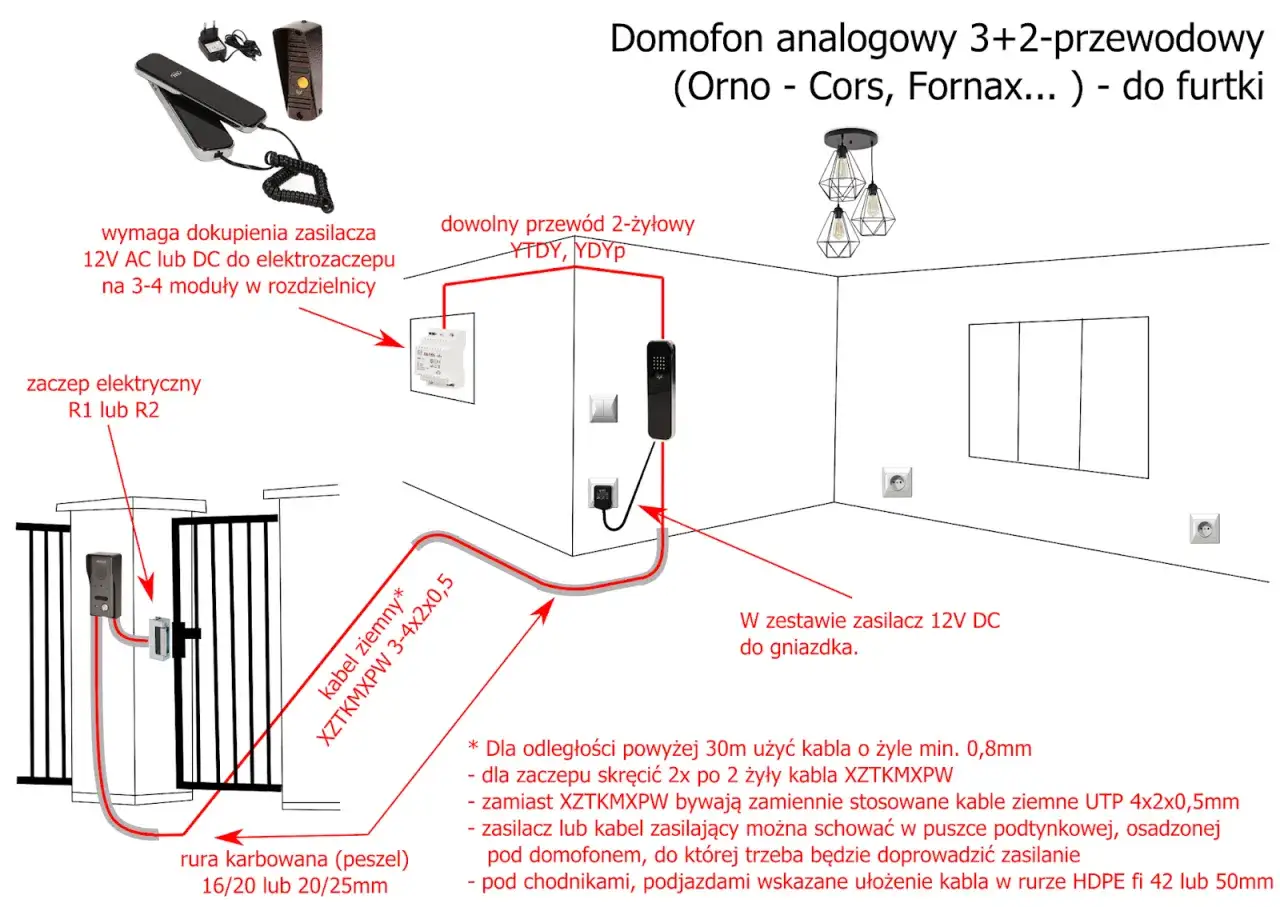

Kluczowa decyzja: instalacja 2-żyłowa czy 4-żyłowa? Jak to rozpoznać?

W świecie domofonów Orno spotkasz przede wszystkim dwa typy instalacji: 2-żyłową i 4-żyłową. Systemy 2-żyłowe, często bazujące na protokole komunikacji BUS, charakteryzują się prostotą połączeń i zazwyczaj posiadają zaciski oznaczone jako L+ i L-. Wszystkie niezbędne sygnały audio, zasilanie, sygnał dzwonka i sterowanie elektrozaczepem przesyłane są tymi dwoma przewodami. Z kolei systemy 4-żyłowe oferują bardziej tradycyjny podział funkcji, gdzie poszczególne zaciski mają przypisane konkretne zadania, takie jak Audio, Masa, Sygnał elektrozaczepu i Zasilanie. Jak rozpoznać, który typ instalacji posiadasz? Najprościej jest sprawdzić liczbę przewodów wychodzących ze ściany w miejscu montażu unifonu lub kasety zewnętrznej. Czasami oznaczenia na starym urządzeniu lub instrukcja producenta mogą również dostarczyć tej informacji. Pamiętaj również o odpowiednim przekroju przewodów dla odległości do 30 metrów zaleca się przewody o średnicy 0.5 mm, natomiast na dłuższych dystansach warto zastosować przewody o przekroju 0.8 mm, co zapewni stabilną transmisję sygnału.

Niezbędnik instalatora: Jakie narzędzia i akcesoria przygotować przed pracą?

Aby montaż przebiegł sprawnie i profesjonalnie, warto wcześniej przygotować niezbędny zestaw narzędzi i akcesoriów. Oto lista rzeczy, które przydadzą Ci się podczas pracy:

• Wiertarka udarowa (do montażu kasety zewnętrznej i unifonu)
• Zestaw wierteł (do betonu, drewna, metalu)
• Śrubokręty (krzyżakowy i płaski, różnych rozmiarów)
• Miernik uniwersalny (multimetr) do sprawdzania napięcia i ciągłości obwodu
• Ściągacz izolacji / szczypce boczne
• Nóż monterski
• Taśma izolacyjna
• Kołki rozporowe i wkręty
• Przewody (jeśli konieczna jest wymiana lub przedłużenie)
• Opaski kablowe (trytytki) do uporządkowania przewodów

Bezpieczeństwo przede wszystkim: Jak uniknąć porażenia prądem i uszkodzenia sprzętu?

Praca z instalacją elektryczną wymaga szczególnej ostrożności. Zawsze pamiętaj o podstawowych zasadach bezpieczeństwa, aby uniknąć porażenia prądem lub uszkodzenia sprzętu:

1. Zawsze odłącz zasilanie główne domofonu lub całej instalacji elektrycznej przed rozpoczęciem jakichkolwiek prac. To absolutnie kluczowy krok.
2. Użyj miernika uniwersalnego, aby upewnić się, że w przewodach nie ma napięcia. Sprawdź to kilkukrotnie, dla pewności.
3. Pracuj w suchym środowisku, unikając kontaktu z wodą lub wilgocią. Wilgoć jest Twoim wrogiem podczas prac elektrycznych.
4. Nie dotykaj gołych przewodów pod napięciem. Nawet jeśli wydaje Ci się, że zasilanie jest wyłączone, zawsze zachowaj ostrożność.
5. Używaj narzędzi z izolowanymi rękojeściami. To dodatkowe zabezpieczenie przed porażeniem.
6. Przed podłączeniem sprawdź zgodność napięć zasilania urządzenia i instalacji. Podłączenie urządzenia do niewłaściwego napięcia może je bezpowrotnie uszkodzić.

Przestrzeganie tych prostych zasad pozwoli Ci bezpiecznie przeprowadzić instalację.

Podłączenie domofonu Orno krok po kroku: Przewodnik od A do Z

Teraz, gdy masz już za sobą przygotowania i wiesz, na co zwrócić uwagę, możemy przejść do sedna montażu i podłączania poszczególnych elementów domofonu. Postępuj zgodnie z poniższymi krokami, a Twój nowy system domofonowy Orno szybko będzie gotowy do działania.

Krok 1: Montaż kasety zewnętrznej gdzie i jak umieścić panel?

Kaseta zewnętrzna to wizytówka Twojego domofonu, dlatego jej prawidłowy montaż jest ważny zarówno ze względów estetycznych, jak i funkcjonalnych. Oto, jak się do tego zabrać:

1. Wybór optymalnego miejsca: Idealne miejsce dla kasety zewnętrznej to wysokość około 140-160 cm od podłoża. Powinna być łatwo dostępna dla gości, ale jednocześnie chroniona przed bezpośrednim działaniem deszczu i silnego słońca, jeśli to możliwe. Montaż w zadaszonym miejscu przedłuży jej żywotność.
2. Przygotowanie podłoża: Użyj szablonu montażowego dołączonego do zestawu, aby zaznaczyć miejsca wiercenia otworów na kołki rozporowe. Następnie wywierć otwory odpowiednim wiertłem.
3. Przeprowadzenie przewodów: Upewnij się, że wszystkie niezbędne przewody (zasilające, sygnałowe, do elektrozaczepu) są wyprowadzone w miejscu, gdzie będzie montowana kaseta. Pamiętaj o pozostawieniu niewielkiego zapasu, który ułatwi późniejsze podłączenie.
4. Mocowanie kasety: Po przeprowadzeniu przewodów przez otwór w obudowie kasety, solidnie przykręć ją do ściany za pomocą dostarczonych kołków i wkrętów. Upewnij się, że kaseta jest stabilna i dobrze przylega do powierzchni.

Krok 2: Identyfikacja i podłączenie przewodów w kasecie zewnętrznej

Po zamontowaniu kasety zewnętrznej przychodzi czas na podłączenie przewodów. Precyzja na tym etapie jest kluczowa dla poprawnego działania systemu:

1. Otworzenie kasety i lokalizacja zacisków: Delikatnie otwórz obudowę kasety zewnętrznej, aby uzyskać dostęp do jej wewnętrznych zacisków. Zazwyczaj znajdują się one na płytce drukowanej.
2. Identyfikacja przewodów: Zidentyfikuj przewody wychodzące ze ściany. Możesz to zrobić na podstawie oznaczeń na przewodach, kolorów lub, jeśli masz wątpliwości, za pomocą miernika uniwersalnego.
3. Podłączenie przewodów: Podłącz przewody do odpowiednich zacisków w kasecie, ściśle według schematu dla Twojego typu instalacji czy to 2-żyłowej (L+, L-), czy 4-żyłowej (Audio, Masa, Sygnał elektrozaczepu, Zasilanie). Kluczowe jest precyzyjne dopasowanie funkcji przewodów do zacisków.
4. Zabezpieczenie i uporządkowanie: Upewnij się, że wszystkie połączenia są pewne i dobrze dokręcone. Następnie uporządkuj przewody wewnątrz kasety, aby nie przeszkadzały w jej zamknięciu i nie były narażone na uszkodzenia.

Krok 3: Montaż unifonu (słuchawki) wewnątrz wybór optymalnego miejsca

Unifon to serce komunikacji w Twoim domu. Wybór odpowiedniego miejsca i jego montaż są równie ważne, jak w przypadku kasety zewnętrznej:

1. Wybór miejsca: Najczęściej unifon montuje się w pobliżu drzwi wejściowych, na wysokości około 140-160 cm od podłogi. Ważne, aby miejsce to było łatwo dostępne i znajdowało się z dala od źródeł silnych zakłóceń elektromagnetycznych, takich jak głośniki czy transformatory, które mogą wpływać na jakość dźwięku.
2. Przygotowanie podłoża: Podobnie jak w przypadku kasety zewnętrznej, użyj szablonu montażowego, aby wyznaczyć miejsca wiercenia otworów pod kołki rozporowe.
3. Przeprowadzenie przewodów: Upewnij się, że przewody z instalacji są wyprowadzone dokładnie w miejscu, gdzie planujesz zamontować unifon.
4. Mocowanie podstawy unifonu: Po przeprowadzeniu przewodów, przykręć podstawę unifonu do ściany. Upewnij się, że jest ona stabilnie zamocowana.

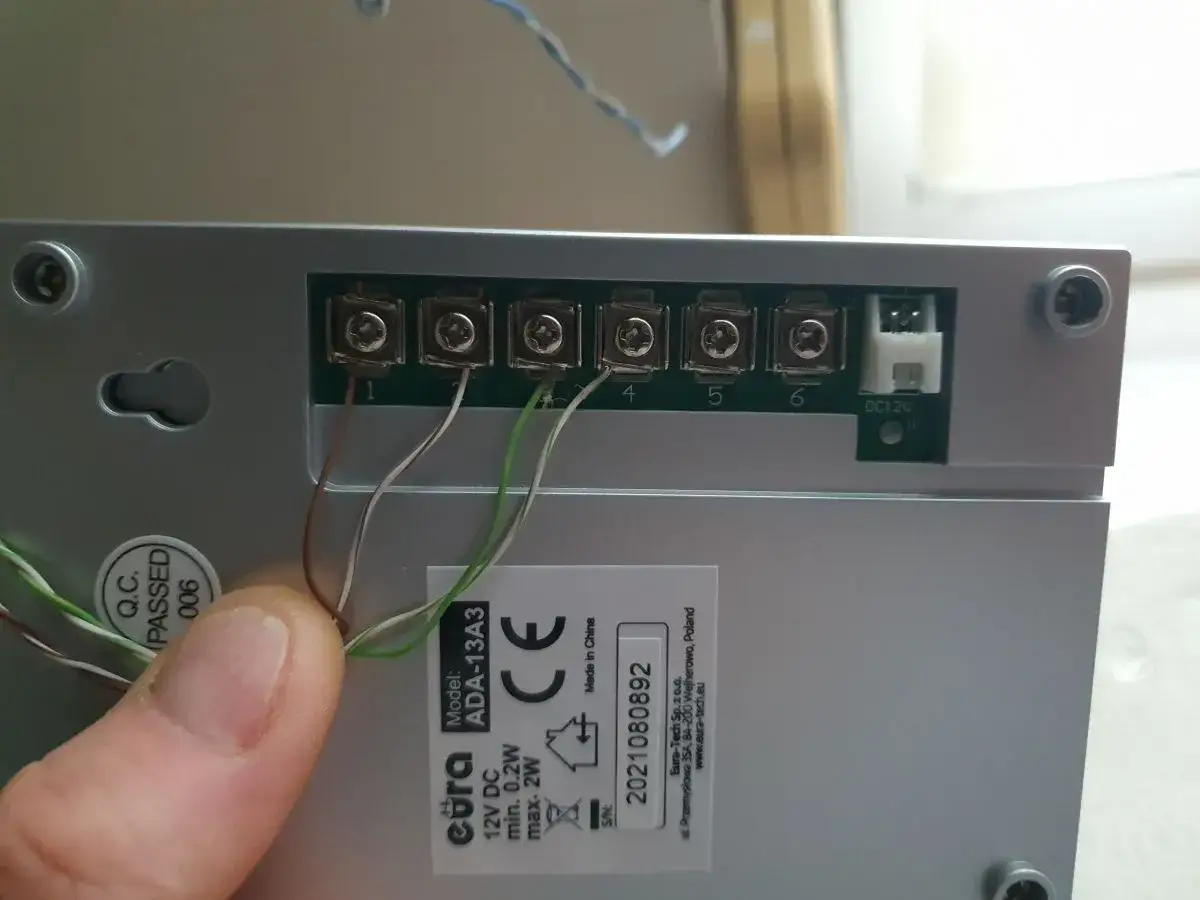

Krok 4: Podłączenie żył w unifonie schematy dla najpopularniejszych modeli

Podłączenie przewodów do unifonu jest ostatnim etapem montażu samego urządzenia. Postępuj zgodnie z poniższymi wskazówkami:

1. Otwarcie obudowy i lokalizacja zacisków: Ostrożnie otwórz obudowę unifonu, aby uzyskać dostęp do jego wewnętrznych zacisków.
2. Identyfikacja przewodów: Zidentyfikuj przewody wychodzące ze ściany i przyporządkuj je do ich funkcji mogą to być przewody sygnałowe dzwonka, mikrofonu, słuchawki, masy, zasilania czy sterowania elektrozaczepem.
3. Podłączenie przewodów do zacisków: Podłącz przewody do odpowiednich zacisków w unifonie. Bezwzględnie kieruj się schematem producenta dołączonym do Twojego konkretnego modelu Orno. Schematy mogą się różnić w zależności od typu instalacji (2-żyłowa czy 4-żyłowa) i specyfiki danego modelu.
4. Zabezpieczenie i sprawdzenie: Upewnij się, że wszystkie połączenia są pewne i izolowane. Sprawdź, czy żadne żyły nie stykają się ze sobą ani z metalowymi elementami obudowy, co mogłoby spowodować zwarcie.

Pamiętaj, że dokładne przestrzeganie instrukcji producenta jest kluczowe dla poprawnego działania unifonu.

Jak prawidłowo podłączyć elektrozaczep? Otwieranie furtki bez tajemnic

Elektrozaczep to mechanizm, który pozwala na zdalne otwarcie furtki lub drzwi za pomocą przycisku na unifonie. Jego prawidłowe podłączenie jest kluczowe dla funkcjonalności całego systemu. Omówmy, jak to zrobić.

Schemat podłączenia elektrozaczepu zasilanego bezpośrednio z domofonu

Wiele domofonów Orno, zwłaszcza te prostsze systemy, posiada zintegrowane zasilanie dla elektrozaczepu. W takim przypadku podłączenie jest stosunkowo proste:

1. Zlokalizuj zaciski wyjściowe: W kasecie zewnętrznej lub unifonie (zależnie od konstrukcji systemu) znajdź zaciski przeznaczone do podłączenia elektrozaczepu. Zazwyczaj są one oznaczone jako "Z", "EZ", "EL" lub symbolem klucza.
2. Podłącz przewody elektrozaczepu: Dwa przewody wychodzące z elektrozaczepu podłącz do tych zlokalizowanych zacisków.
3. Potwierdzenie zasilania: W tym wariancie domofon sam dostarcza odpowiednie napięcie (często 12V AC lub DC, zależnie od modelu elektrozaczepu) do otwarcia zaczepu, gdy naciśniesz odpowiedni przycisk na unifonie.

Podłączenie elektrozaczepu z dodatkowym zasilaczem kiedy jest to konieczne?

Niektóre elektrozaczepy, szczególnie te wymagające większej mocy lub systemy domofonowe, które nie oferują bezpośredniego zasilania dla elektrozaczepu, potrzebują dodatkowego, dedykowanego zasilacza. Oto, jak sobie z tym poradzić:

1. Identyfikacja potrzeby: Sprawdź specyfikację swojego elektrozaczepu oraz instrukcję domofonu. Jeśli elektrozaczep wymaga np. stabilnego zasilania 12V DC o większym natężeniu, a domofon tego nie zapewnia, konieczny będzie osobny zasilacz.
2. Podłączenie do zasilacza: Podłącz elektrozaczep do dedykowanego zasilacza (np. 12V DC). Zazwyczaj podłącza się go do zacisków oznaczonych jako "+" i "-" lub podobnie.
3. Podłączenie sterowania z domofonu: Przewody sterujące z domofonu (zazwyczaj z zacisków "Z" lub "COM" oraz "NO" lub "NC" w zależności od typu elektrozaczepu) podłącz do obwodu zasilacza, który będzie aktywował otwarcie zaczepu. Często polega to na zwarciu obwodu przez przekaźnik lub tranzystor w domofonie.
4. Uwzględnij polaryzację: Jeśli używasz zasilacza prądu stałego (DC), pamiętaj o prawidłowej polaryzacji podłączenia, ponieważ jest ona kluczowa dla poprawnego działania elektrozaczepu.

Ważne: Zawsze upewnij się, że napięcie i typ prądu dostarczane do elektrozaczepu zgadzają się z jego specyfikacją.

Schematy podłączeń dla popularnych modeli domofonów Orno

Każdy model domofonu Orno może mieć nieco inną specyfikę podłączeń. Poniżej przedstawiamy ogólne schematy dla najczęściej spotykanych typów instalacji. Pamiętaj jednak, że zawsze należy kierować się instrukcją dołączoną do konkretnego urządzenia!

Instrukcja obrazkowa: Podłączenie domofonu 2-żyłowego (np. system BUS)

Systemy 2-żyłowe są cenione za swoją prostotę. Oto typowy schemat podłączenia:

1. Kaseta zewnętrzna: Posiada dwa główne zaciski, zazwyczaj oznaczone jako L+ i L-.
2. Unifon: Również posiada dwa analogiczne zaciski, L+ i L-.
3. Połączenie: Przewody wychodzące z zacisków L+ i L- kasety zewnętrznej należy podłączyć do odpowiednich zacisków L+ i L- w unifonie. Wszystkie funkcje systemu są transmitowane tymi dwoma żyłami.

Instrukcja obrazkowa: Podłączenie standardowego domofonu 4-żyłowego

W przypadku systemów 4-żyłowych, każda żyła ma przypisaną konkretną funkcję:

1. Kaseta zewnętrzna: Zazwyczaj posiada zaciski oznaczone jako Audio (lub mikrofon/głośnik), Masa (GND), Sygnał elektrozaczepu (EZ, Z) oraz Zasilanie (+V, DC, AC).
2. Unifon: Posiada analogiczne zaciski do podłączenia tych samych funkcji.
3. Połączenie: Przewody z kasety zewnętrznej należy podłączyć do odpowiadających im zacisków w unifonie, zachowując ścisłą zgodność funkcji. Na przykład, przewód od "Audio" z kasety musi trafić do zacisku "Audio" w unifonie.

Wymiana starego unifonu na nowy Orno na co zwrócić szczególną uwagę?

Wymiana starego unifonu na nowy model Orno może wydawać się skomplikowana, ale z odpowiednim podejściem jest wykonalna. Oto kilka kluczowych wskazówek:

1. Identyfikacja istniejącej instalacji: Zanim odłączysz stary unifon, dokładnie sprawdź, ile przewodów do niego dochodzi i jakie funkcje pełnią. Zrób zdjęcie lub narysuj schemat połączeń to Twoja mapa drogowa.
2. Kompatybilność: Upewnij się, że nowy unifon Orno jest kompatybilny z Twoim istniejącym systemem domofonowym. Jest to szczególnie ważne w budynkach wielorodzinnych, gdzie centralka może narzucać pewne ograniczenia.
3. Dokumentowanie połączeń: Po zrobieniu zdjęć lub schematu starego połączenia, odłącz przewody od starego unifonu.
4. Przeniesienie połączeń: Podłącz przewody do nowego unifonu Orno, korzystając ze zrobionych notatek i instrukcji nowego urządzenia. Staraj się odwzorować stare połączenia, przypisując funkcje przewodów do odpowiednich zacisków nowego unifonu.

Pamiętaj, że nawet jeśli nowy unifon jest tej samej marki, jego układ zacisków może się różnić.

Coś poszło nie tak? Najczęstsze problemy z domofonem Orno i ich rozwiązania

Nawet przy starannym montażu, czasem mogą pojawić się problemy. Nie martw się, większość z nich można rozwiązać samodzielnie. Oto przegląd najczęstszych usterek i sposobów ich diagnozy.

Domofon dzwoni, ale nic nie słychać gdzie szukać przyczyny?

Problem braku dźwięku w jedną lub obie strony komunikacji jest dość powszechny. Oto, co możesz sprawdzić:

1. Połączenia audio: Upewnij się, że przewody odpowiedzialne za transmisję dźwięku (mikrofon i słuchawka) są prawidłowo podłączone w kasecie zewnętrznej i w unifonie. Czasem wystarczy lekko dokręcić luźny przewód.
2. Mikrofon i głośnik: Sprawdź, czy otwory mikrofonu i głośnika w kasecie zewnętrznej oraz unifonie nie są przypadkiem zasłonięte lub zablokowane przez kurz czy inne zanieczyszczenia.
3. Kompatybilność unifonu: Jeśli wymieniasz stary unifon, upewnij się, że nowy model jest w pełni kompatybilny z Twoją istniejącą centralką domofonową. Niekompatybilność jest częstą przyczyną problemów z dźwiękiem, zwłaszcza w blokach.
4. Test "na krótko": Zanim zamontujesz unifon na stałe na ścianie, podłącz go i przetestuj. Czasem problemy akustyczne wynikają z nieodpowiedniego umiejscowienia urządzenia w pomieszczeniu lub zbyt bliskiego sąsiedztwa głośnika i mikrofonu.

Brak reakcji elektrozaczepu sprawdź te 3 elementy

Jeśli po naciśnięciu przycisku otwierania furtka się nie otwiera, skup się na tych trzech kluczowych elementach:

1. Zasilanie elektrozaczepu: Sprawdź, czy elektrozaczep otrzymuje odpowiednie napięcie. Użyj miernika uniwersalnego, aby zweryfikować, czy prąd dociera do zaczepu czy to z domofonu, czy z zewnętrznego zasilacza 12V DC.
2. Połączenia przewodów: Upewnij się, że przewody prowadzące do elektrozaczepu są prawidłowo podłączone i nie ma przerw w obwodzie. Sprawdź ciągłość połączeń za pomocą miernika.
3. Sam elektrozaczep: Fizycznie sprawdź, czy elektrozaczep nie jest mechanicznie zablokowany (np. przez zapadkę) lub czy nie uległ uszkodzeniu. Czasem wystarczy drobne przesunięcie lub regulacja.

Słaba jakość dźwięku lub sprzężenia (pisk) jak to naprawić?

Problemy z jakością dźwięku, takie jak trzaski, echo lub nieprzyjemny pisk (sprzężenie zwrotne), mogą być frustrujące. Oto, jak sobie z nimi radzić:

1. Test "na krótko": Jak już wspomniano, testowanie systemu "na krótko" (bez montażu na stałe) jest kluczowe. Pisk często pojawia się, gdy mikrofon i głośnik w unifonie lub kasecie są zbyt blisko siebie, lub gdy urządzenie jest zamontowane w złym miejscu, wzmacniając dźwięk.
2. Odległość od zakłóceń: Upewnij się, że przewody domofonowe nie biegną równolegle do przewodów zasilających na długich odcinkach. Takie ułożenie może indukować zakłócenia.
3. Jakość przewodów: Sprawdź stan przewodów. Uszkodzone lub zbyt cienkie przewody mogą powodować problemy z jakością dźwięku.
4. Uziemienie: W niektórych instalacjach prawidłowe uziemienie systemu może znacząco poprawić jakość dźwięku i zredukować zakłócenia. Sprawdź, czy Twój system wymaga uziemienia i czy jest ono wykonane poprawnie.

Unifon nie dzwoni prosta diagnostyka problemu

Jeśli unifon milczy, gdy ktoś naciska przycisk dzwonka na kasecie zewnętrznej, oto co warto sprawdzić:

1. Połączenia dzwonka: Zweryfikuj poprawność podłączenia przewodów odpowiedzialnych za sygnał dzwonka w kasecie zewnętrznej i unifonie.
2. Ustawienia głośności: Sprawdź, czy głośność dzwonka w unifonie nie jest przypadkiem ustawiona na minimum lub wyciszona. Wiele modeli posiada regulację głośności.
3. Kompatybilność: Ponownie, jeśli wymieniasz unifon, upewnij się, że jest on kompatybilny z istniejącym systemem dzwonkowym.
4. Przycisk dzwonka: Ostatnim elementem do sprawdzenia jest sam przycisk dzwonka w kasecie zewnętrznej. Upewnij się, że nie jest uszkodzony mechanicznie i prawidłowo zwiera obwód po naciśnięciu.

Finalne testy i konfiguracja: Upewnij się, że wszystko działa idealnie

Po zakończeniu wszystkich prac montażowych i podłączeniowych, kluczowe jest przeprowadzenie dokładnych testów. Tylko w ten sposób możesz mieć pewność, że Twój domofon Orno działa bez zarzutu i spełnia wszystkie swoje funkcje.

Jak sprawdzić poprawność działania wszystkich funkcji?

Przygotuj listę kontrolną i systematycznie sprawdzaj każdą funkcję domofonu:

• Sprawdź dzwonek: Poproś kogoś o naciśnięcie przycisku dzwonka w kasecie zewnętrznej. Upewnij się, że unifon dzwoni wyraźnie i słyszalnie.
• Przetestuj rozmowę: Przeprowadź pełną rozmowę z kasety do unifonu i z unifonu do kasety. Oceń jakość dźwięku, czy nie ma zakłóceń, echa lub sprzężeń.
• Sprawdź otwieranie furtki/drzwi: Naciśnij przycisk otwierania elektrozaczepu w unifonie i upewnij się, że elektrozaczep reaguje natychmiast i otwiera furtkę.
• Sprawdź głośność: Upewnij się, że głośność rozmowy i dzwonka jest na komfortowym dla Ciebie poziomie.
• Monitoruj stabilność: Po zakończeniu testów, obserwuj działanie domofonu przez kilka dni. Czasem sporadyczne problemy mogą ujawnić się dopiero po pewnym czasie użytkowania.

Przeczytaj również: Jak skopiować brelok do domofonu - proste kroki i ważne informacje

Regulacja głośności dzwonka i rozmowy w modelach Orno

Wiele modeli domofonów Orno oferuje możliwość regulacji głośności dzwonka oraz rozmowy. Zazwyczaj potencjometry lub przełączniki do tych regulacji znajdują się na boku unifonu, pod klapką lub wewnątrz obudowy. Aby precyzyjnie ustawić pożądany poziom głośności, najlepiej zapoznać się z instrukcją obsługi konkretnego modelu Orno, który posiadasz. Pozwoli Ci to na optymalne dostosowanie dźwięku do Twoich potrzeb.
