Źle dobrany przewód potrafi sprawić, że domofon będzie brumiał, obraz zacznie zanikać, a elektrozaczep nie zwolni furtki mimo poprawnego montażu urządzeń. W tym artykule pokazuję, jak dobrać okablowanie do domofonu analogowego, cyfrowego, wideodomofonu i systemu IP, a także jak uwzględnić długość trasy, liczbę żył oraz prowadzenie przewodu na zewnątrz i w ziemi.
Dobry przewód zależy od systemu, odległości i sposobu prowadzenia
- Domofon analogowy najczęściej obsłuży przewód YTDY 6x0,5.
- Wideodomofon i system IP zwykle wymagają miedzianej skrętki UTP Cat5e lub Cat6.
- Instalacja w ziemi potrzebuje kabla żelowanego, na przykład XzTKMXpw, albo odpowiedniej ochrony w rurze osłonowej.
- Elektrozaczep powinien mieć osobno dobrane żyły z uwzględnieniem poboru prądu i długości trasy.
- Przy trasach dłuższych niż 30-40 metrów trzeba sprawdzić spadek napięcia, a nie wybierać kabla wyłącznie po liczbie żył.
Jaki przewód do domofonu wybrać do domu i furtki
W typowym domu jednorodzinnym z jednym unifonem i elektrozaczepem najczęściej sprawdza się YTDY 6x0,5. Taki przewód ma sześć miedzianych żył o średnicy 0,5 mm, więc pozwala podłączyć rozmowę, wywołanie, zasilanie oraz sterowanie zamkiem, a przy tym zostawia niewielki zapas.
Do bardzo prostego układu można użyć YTDY 4x0,5, ale oszczędność kilku złotych na metrze nie zawsze ma sens. Dodatkowe żyły przydają się przy sterowaniu bramą, drugim wejściu, przycisku wyjścia albo awaryjnej naprawie uszkodzonego połączenia. Ja przy nowej instalacji wybieram raczej 6 lub 8 żył, bo późniejsze dołożenie kabla często oznacza kucie elewacji albo kostki brukowej.
Najpierw trzeba jednak ustalić, z jakim systemem mamy do czynienia. Ta sama liczba żył nie oznacza, że przewód będzie odpowiedni dla każdego domofonu.
| Typ instalacji | Najczęstszy wybór | Co trzeba sprawdzić |
|---|---|---|
| Domofon analogowy audio | YTDY 4x0,5, 6x0,5 lub 8x0,5 | Liczbę unifonów, elektrozaczep i dodatkowe sterowanie |
| Domofon cyfrowy 2-żyłowy | Przewód wskazany przez producenta, często para YTDY lub UTP | Polaryzację, przekrój żył i maksymalną długość magistrali |
| Wideodomofon analogowy lub magistralowy | UTP Cat5e, Cat6, czasem przewód wielożyłowy lub koncentryczny | Rodzaj transmisji obrazu i wymagania konkretnego modelu |
| Wideodomofon IP | Miedziana UTP Cat5e lub Cat6 | PoE, maksymalny odcinek sieci i odporność kabla na warunki zewnętrzne |
Analogowy, cyfrowy czy IP, czyli od tego zaczyna się wybór
Klasyczny domofon analogowy
W instalacji analogowej poszczególne żyły mają zwykle konkretne funkcje. Jedna może odpowiadać za masę, inna za rozmowę, wywołanie albo otwieranie zamka. Dlatego najwygodniejszy jest kolorowy przewód wielożyłowy, który ułatwia montaż i późniejszą diagnostykę.

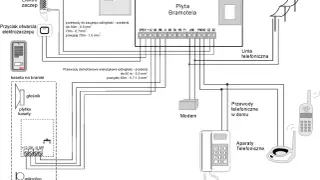

W budynkach wielorodzinnych liczba żył może rosnąć wraz z liczbą niezależnie wywoływanych lokali. Nie wolno bez sprawdzenia schematu założyć, że przewód używany w domu jednorodzinnym pasuje do pionu domofonowego w bloku.
System cyfrowy
Domofony cyfrowe często komunikują się po jednej magistrali, czyli wspólnej parze przewodów służącej do przesyłania danych i zasilania. W takim układzie mogą wystarczyć dwie żyły, ale ich przekrój, sposób skręcenia i maksymalna długość są zależne od systemu.
To właśnie tutaj najczęściej widzę błędne porady typu „każda skrętka będzie dobra”. Nie każda. Producent może dopuścić UTP, YTDY, kabel parowany albo przewód o większej średnicy, ale te warianty nie zawsze mają identyczny zasięg.
Przeczytaj również: Jak wyłączyć alarm przeciwpożarowy w domu i uniknąć fałszywych sygnałów
Wideodomofon i system IP
Przy obrazie i transmisji danych bezpiecznym punktem wyjścia jest miedziana skrętka UTP Cat5e lub Cat6. W instalacji IP może ona jednocześnie przesyłać dane i zasilać urządzenie przez PoE, czyli Power over Ethernet.
Unikałbym przewodów CCA, w których aluminiowy rdzeń pokryto miedzią. Są tańsze, ale mają większą rezystancję i gorzej nadają się do długich tras oraz zasilania PoE. Przy wideodomofonie różnica między pełną miedzią a tanim zamiennikiem potrafi wyjść dopiero po zamontowaniu urządzeń.
Liczba żył i przekrój mają większe znaczenie, niż się wydaje
Oznaczenie YTDY 6x0,5 oznacza sześć żył o średnicy 0,5 mm, a nie sześć żył o przekroju 0,5 mm². Taka żyła ma przekrój około 0,2 mm². To ważne rozróżnienie, ponieważ sprzedawcy i opisy aukcji często mieszają średnicę z przekrojem.
W krótkiej instalacji taki przekrój zwykle wystarcza dla sygnałów i podstawowego zasilania. Elektrozaczep pobiera jednak znacznie więcej prądu niż sam tor audio, dlatego przy dłuższej trasie może wymagać grubszego przewodu.
| Zastosowanie | Praktyczny wybór | Uwagi |
|---|---|---|
| Prosty domofon audio do około 30 m | YTDY 4x0,5 lub 6x0,5 | Większa liczba żył daje zapas na rozbudowę |
| Domofon z bramą i furtką | YTDY 6x0,5 lub 8x0,5 | Dodatkowe sterowanie wymaga wolnych żył |
| Zasilanie elektrozaczepu na dłuższej trasie | Osobny przewód 2x0,5, 2x0,75 lub większy | Dobór zależy od prądu zamka i długości przewodu |
| Wideodomofon | UTP Cat5e lub Cat6, ewentualnie kabel podany w instrukcji | Trzeba zachować całe pary i unikać przypadkowego łączenia żył |
Przy jednej furtce i odległości 10-20 metrów nie ma potrzeby stosowania przewodu o ogromnym przekroju. Przy 70-100 metrach sytuacja zmienia się całkowicie. Wtedy liczy się spadek napięcia, jakość połączeń i rzeczywisty pobór prądu przez elektrozaczep.
Na zewnątrz i w ziemi potrzebna jest właściwa ochrona
YTDY jest przewodem przeznaczonym przede wszystkim do instalacji wewnętrznych. Nie położyłbym go luzem od domu do furtki, nawet jeśli trasa znajduje się pod dachem. Wilgoć, promieniowanie UV, mróz i uszkodzenia mechaniczne skracają życie takiego przewodu.
Do ułożenia w ziemi stosuje się kabel żelowany doziemny, na przykład XzTKMXpw, albo przewód zewnętrzny umieszczony w odpowiedniej rurze osłonowej. Sama rura nie zastępuje właściwego kabla w każdej sytuacji, ale chroni instalację przed wilgocią, gryzoniami i przypadkowym uszkodzeniem podczas prac ogrodowych.
Przewód do elektrozaczepu warto prowadzić osobno od przewodów sygnałowych, szczególnie gdy zamek pobiera dużo prądu. Przy krótkiej trasie może wystarczyć 2x0,5 mm², natomiast przy dłuższym odcinku rozsądniej zastosować 2x0,75 mm² lub 2x1 mm², o ile odpowiada to wymaganiom urządzenia.
Jeżeli producent dopuszcza łączenie kilku żył równolegle, można zwiększyć efektywny przekrój przez wykorzystanie dwóch żył na jeden tor. Nie robiłbym tego jednak bez sprawdzenia instrukcji. W niektórych systemach cyfrowych każda para ma określoną funkcję i takie połączenie może zakłócić komunikację.
Długość trasy decyduje o stabilności działania
Nie ma jednej uniwersalnej granicy metrów dla wszystkich domofonów. Producent może podawać 30, 50, 80 albo 120 metrów, ale wynik zależy od liczby monitorów, przekroju żył, liczby połączeń i tego, czy przewód zasila również elektrozaczep.
Jako praktyczną orientację można przyjąć, że do około 30 metrów typowe okablowanie 0,2 mm² często działa poprawnie. Przy około 60 metrach niektórzy producenci wymagają już 0,4 mm² dla przewodów zasilających, a przy 90-120 metrach nawet 0,6-1 mm². Są to wartości przykładowe, a nie zamiennik tabeli z instrukcji.
| Długość trasy | Co sprawdzić | Moja praktyczna rada |
|---|---|---|
| Do 30 m | Typ systemu i liczba funkcji | YTDY 6x0,5 dla prostego domofonu zwykle daje dobry zapas |
| 30-60 m | Spadek napięcia na zamku i zasilaniu | Rozważ grubsze żyły dla elektrozaczepu |
| 60-120 m | Tabelę odległości producenta i jakość kabla | Nie kupuj kabla bez obliczenia parametrów instalacji |
| Powyżej 100 m w systemie IP | Limit segmentu Ethernet, PoE i dodatkowe urządzenia sieciowe | Może być potrzebny switch pośredni albo zasilanie lokalne |
Najprostszy sposób kontroli polega na pomiarze napięcia przy elektrozaczepie podczas jego pracy. Jeśli przy zasilaczu jest prawidłowe 12 V, ale przy zamku napięcie wyraźnie spada, problemem może być zbyt cienka żyła, za długa trasa albo kiepskie połączenie w puszce.
Jak poprowadzić przewód bez zakłóceń i późniejszych poprawek
Przewód domofonowy należy prowadzić z dala od instalacji 230 V. Nie układałbym obu instalacji w jednej rurze ani we wspólnej wiązce. Jeśli trasy muszą się przeciąć, najlepiej zrobić to pod kątem prostym, ograniczając odcinek biegnący równolegle.
W wideodomofonie i systemie IP nie należy rozplatać skrętki bardziej, niż wymaga tego zarobienie złącza. Każda para powinna pozostać parą na całej trasie. Szczególnie źle działa przypadkowe zestawienie jednej żyły z niepasującej pary, ponieważ zwiększa podatność na zakłócenia.
- Zostaw przy furtce i monitorze co najmniej 0,5-1 m zapasu.
- Unikaj łączenia przewodu w ziemi i w trudno dostępnych puszkach.
- Opisuj kolory żył przy obu końcach kabla.
- Zaślep nieużywane żyły, aby nie dotykały zacisków ani wilgotnych elementów.
- Sprawdź ciągłość każdej żyły przed zasłonięciem instalacji.
- Podłączaj urządzenia przy odłączonym zasilaniu, zwłaszcza gdy system ma zasilacz sieciowy.
W bloku dochodzi jeszcze jeden problem. Pion domofonowy jest częścią wspólnej instalacji, więc wymiana przewodu może wymagać uzgodnienia z administratorem lub wspólnotą. Przy modernizacji najlepiej najpierw ustalić model centrali i sposób prowadzenia istniejącego okablowania.
Mój wybór, gdy instalację robię od zera
Dla zwykłego domofonu audio w domu jednorodzinnym wybrałbym YTDY 6x0,5, a przy większej liczbie funkcji wersję 8-żyłową. Odcinek od domu do furtki wykonałbym przewodem zewnętrznym lub doziemnym, a elektrozaczep zasilił osobną parą o przekroju dobranym do długości trasy.
Dla wideodomofonu zastosowałbym miedzianą UTP Cat5e albo Cat6, natomiast dla systemu IP sprawdziłbym dodatkowo obsługę PoE i limit odległości podany przez producenta. Najdroższy kabel nie naprawi błędnego schematu, ale właściwie dobrane okablowanie od początku oszczędza później dużo pracy i zwiększa pewność działania całego zabezpieczenia.
